光纤耦合器工作原理与主要作用

作者:老电工时间:2022-01-17 05:58:18

有关光纤耦合器的知识,如今光纤设备应用越来越广,光纤入户在很多地方都已实现,这里说一说光纤耦合器工作原理,以及光纤耦合器的主要作用,供大家参考。

光纤耦合器是什么

光纤耦合器是(Coupler)又称分歧器(Splitter)、连接器、适配器、法兰盘,是以光为媒介传输电信号的一种电一光一电转换器件,用于实现光信号分路/合路,或用于延长光纤链路的元件,属于光被动元件领域,在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

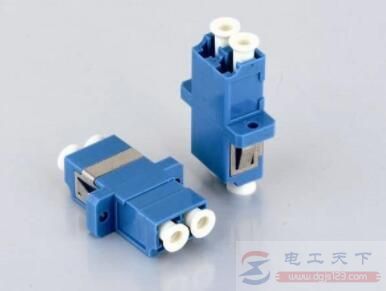

光纤耦合器工作原理与主要作用

光纤耦合器一般分为三类:

星状/树状耦合器,以及标准耦合器:双分支,单位1X2,就是将光讯号未成两个功率;波长多工器:也称作WDM,一般波长属于高密度分出,即波长间距窄,就是WDM。

光纤耦合器的工作原理

光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使其介入光链路从而对系统造成的影响减到最小。

对于波导式光纤耦合器,一般是一种具有Y型分支的元件,由一根光纤输入的光信号可用它加以等分。当耦合器分支路的开角增大时,向包层中泄漏的光将增多以致增加了过剩损耗。

所以,开角一般在30°以内,波导式光纤耦合器的长度不可能太短。

光纤耦合器的作用

光电耦合器由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内,彼此间用透明绝缘体隔离。发光源的引脚为输入端,受光器的引脚为输出端,常见的发光源为发光二极管,受光器为光敏二极管、光敏三极管等。

光纤耦合器的作用是实现光信号分路/合路,或用于延长光纤链路的元件,属于光被动元件领域,在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

A.将光信号转化为电信号;

B.将多模信号耦合成单模信号;

C.使两个光纤接头的截面光纤孔导通;

D.使两组光信号互相联通光。

纤耦合器的技术指标:

插入损耗,附加损耗,分光比与隔离度。此外,还有均匀性、回波损耗、方向性、PDL。
