电源开关状态与控制关系

作者:老电工2021年01月11日 09:40

有关电源开关的状态,电源开关的控制关系,电源开关未动作时,其内部3组常开触点处于断开状态,三相电源经电源开关内部的3组常开触点为三相交流电动机供电,三相交流电动机启动运转。

电源开关状态与控制关系

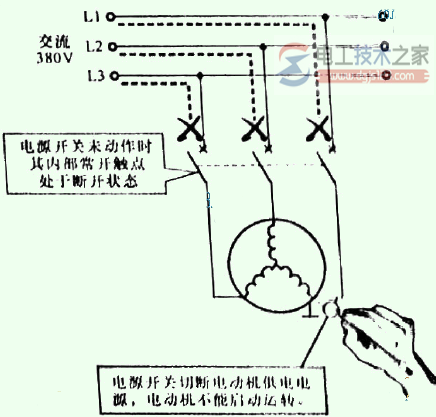

电源开关未动作时,其内部3组常开触点处于断开状态,切断三相交流电动机的三相供电电源,三相交流电动机不能启动运转。

如图:

电源开关状态与控制关系1

电源开关状态与控制关系2

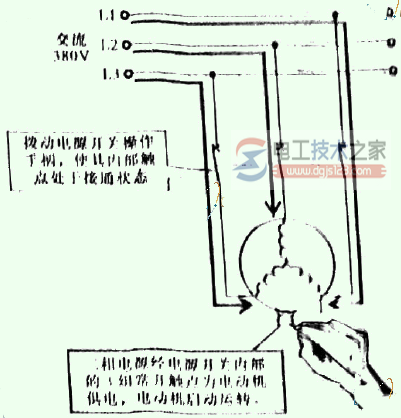

拨动电源开关的操作手柄,使其内部3组常开触点处于闭合状态,三相电源经电源开关内部的3组常开触点为三相交流电动机供电,三相交流电动机启动运转。
