有关不闭锁的复合按钮的控制关系，按下按钮时，其内部常开触点闭合，当松开按钮时，其内部常开触点复位断开，控制灯泡的接通与关闭。
不闭锁复合按扭的控制关系
功能说明：

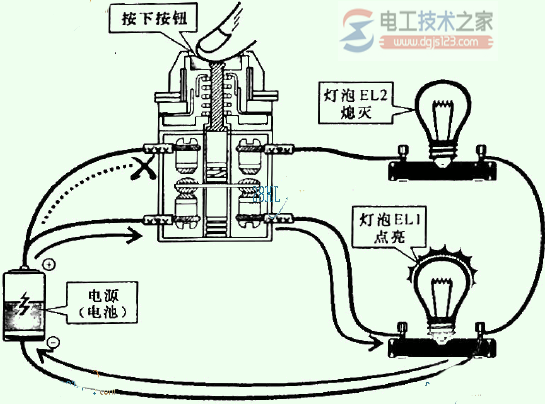

按下按钮时，其内部常开触点闭合，接通灯泡EL1的供电电源，灯泡ELI点亮;常闭触点断开，切断灯泡EL2的供电电源，灯泡EL2熄灭。

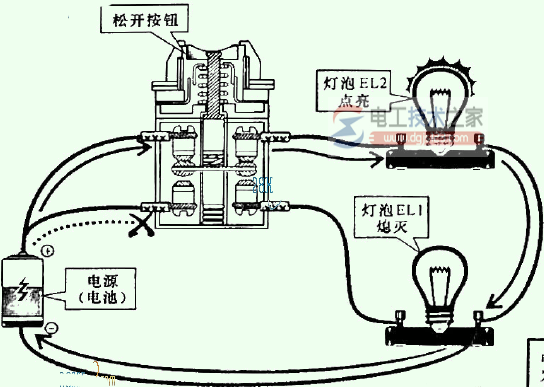

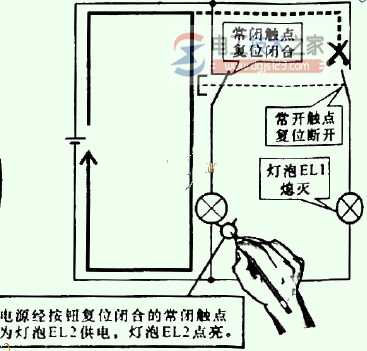

当松开按钮时，其内部常开触点复位断开，切断灯泡EL1的供电电源，灯泡EL1熄灭;常闭触点复位闭合，接通灯泡EL2的供电电源，灯泡EL2点亮。
如图：
