低压动态无功补偿装置型号与结构特点

有关低压动态无功补偿装置型号，低压动态无功补偿装置的结构特点，以及在控制保护方面的功能，包括适应恶劣环境条件与适合应用领域及对应负载的应用。

低压动态无功补偿装置

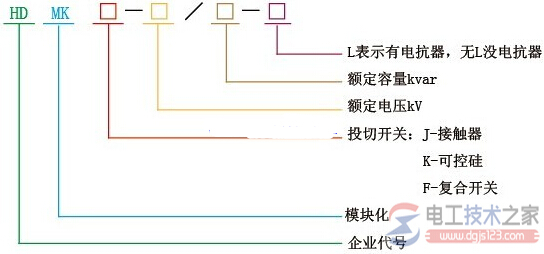

型号说明

一、结构特点

1、电容器投切单元采用模块化设计，布局合理、外型美观，产品通用性强，可与各种型号的柜体配套使用;

2、每台电容器投切单元相互独立，容量增减可直接增加或减少电容器投切单元数量;

3、所有的电容器投切单元全部采用标准的通用尺寸，以保证产品的规范化和通用性;

4、电容器采用滤波电容器，保护措施完善可靠，发热少、温升低、使用寿命长，具有良好的自愈性能;

5、可选择HDMJ(接触器型)、HDMK(可控硅型)、HDMF(复合开关型)三种电容器投切模块，与JKW系列(开孔尺寸都一样，可实现共补、分补、混补)多功能电容器控制单元配合，相对应组成HDMKJ、HDMKK、HDMKF型三个系列的低压无功补偿装置;

6、母排连接方式：通过模块小母线与母排连接。

二、控制保护

1、无功补偿控制器可显示系统的功率因数、系统电流、电压、无功功率、环境温度、谐波畸变率、电容投切状态。

2、可在线设置CT变比、PT变比、无功上下限、电压上下限、动作延时时间、温度上限、谐波百分比上限等参数。

3、可对1-22组电容器进行循环式投切、堆叠式投切或寻优投切。

4、保护功能完善：每个回路均有独立保护单元，具有过流保护功能，可用于本回路的过流保护。同时控制器具有过流、过压、欠压、谐波、缺相、超温保护，对整套装置起到完善的保护作用。

5、成套柜体内装有高分断能力的塑壳断路器，可用于补偿装置的短路保护;无功补偿模块自带快速熔断器或配高分断能力的塑壳断路器(根据客户需求定制)，可用于本单元的短路保护。断路器分断后，可将单元撤出，便于设备的检修与维护。

6、分相、三相、混合三种补偿方式可选，配置灵活。

7、JKF系列控制器具有自动运行功能：停电退出，送电后自动恢复运行。

8、运行在有谐波的场所可选择抑制谐波型无功补偿装置。 来自：电工技术之家

三、适合恶劣环境运行

HDMK系列低压无功自动补偿装置适用于变频调速装置、炼钢电弧炉、轧钢机、电焊机、点焊机等非线性、不平衡冲击性负载。

1、动态响应速度快：

装置采用专用动态控制器，内部选用进口DSP芯片，在每一个电网周期对所有数据进行分析，并根据设定的目标参数检测系统参数进行数据处理，发出触发信号，与无触点开关配合使用，可以做到在20ms内投入电容器组， 实现真正意义上的快速投切。

2、过零投切：

装置采用无触点电子开关及过零检测、投切技术，实现零电流投入、零电流切除，实现投切无涌流、无冲击，电容器无需放电即可再次投入，可实时跟踪负荷变化，快速补偿系统的无功功率。

3、分补、共补功能：

针对三相平衡系统，控制器采集单相信号，实现三相动态补偿。(www.dgjs123.com)针对三相不平衡系统，控制器可采集三相信号，实现分相动态补偿。同时还可以实现共补与分补相结合的方式，适用于各种负荷。

四、适合应用领域及对应负载

冶金行业：中频冶炼炉、中频加热炉、单晶硅炉、多晶硅炉、矿热炉、电解槽、电弧炉等;解决方案——滤波及无功补偿装置。

煤矿：输煤带供电系统、大功率水泵、电机等;

水处理：变频启动水泵;

水泥行业：变频启动电机等;

化工：电解槽、变频启动电机、水泵等;

烟草行业：变频启动电机;

造纸：变频启动电机;

医疗：电力电子设备，空调系统;

大型公共建筑：空调系统、给排水系统用变频启动电机。
