电流的大小与方向，电流的参考方向

有关电流的小知识，介绍了电流的大小与方向，根据电流大小和方向随时间的变化情况，电流分为二大类，那么在电路分析中电流的参考方向是怎么样的，一起来看下。

1、电流的大小与方向

电流的大小用电流强度来衡量，其数值等于单位时间内通过导体某一横截面的电荷量。

电荷的定向运动形成电流，将正电荷移动的方向规定为电流正方向。

根据定义:

式中，i为电流强度，简称电流。电流单位为安培（A）。

根据电流大小和方向随时间的变化情况，把电流分为两大类。

一类电流的大小和方向都不随时间而变化，即称之为恒定电流，简称直流，常用字母DC或dc表示。

如图1-3 a)就是恒定电流波形。直流电流用大写字母I表示。

另一类是电流大小和方向都随时间变化，称为变动电流，变动电流用小写字母i表示，其中一个周期内电流的平均值为零的变动电流称之为交变电流，简称交流，常用字母AC或ac表示。

如图1-4 b)就是正弦交流电流波形。

2、电流的参考方向

电流的方向客观存在，但在电路分析中，一些较为复杂的电路，有时电流的实际方向难以判断，有时电流的实际方向还在随时间不断改变。

于是，在电路中标出电流的实际方向就会很困难。在电路分析时，常采用 “参考方向”这一概念，以便于解决这具问题。

在一段电路或电路元件上，任意选定一个方向作为电流的流动方向，该方向就是电流的参考方向，在电路图中用箭头表示。

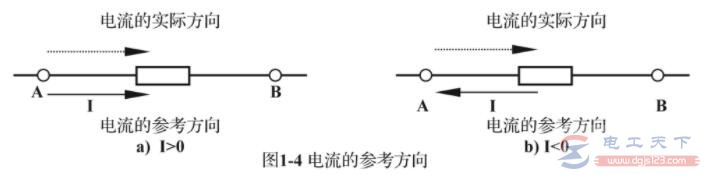

如图1—4，当电流的参考方向与实际方向一致时，电流为正值（i＞0）；当电流的参考方向与实际方向相反时，电流为负值（i＜0）。

除了用箭头来表示电流的参考方向外，还可用双下标表示，如Iab表示电流参考方向从a指向b。

在选定的电流参考方向下，根据电流的正负，可以确定电流的实际方向。在分析电路时，先假定电流的参考方向，并以此去分析计算，最后根据数值的正负值来确定电流的实际方向。

总之，电流参考方向是电路分析计算过程中的重要概念，在学习中注意如下问题：

1）电流参考方向可随意选择，而实际电流是客观存在。当同一个电流，选择的参考方向不同，则其电流的数值大小相等而符号相反。例如Iab=-Iba。

2）电流是个代数量，电流的表达式中反映了大小与方向。例如当I=-2A，表明电流大小为2A，其实际方向与参考方向相反。在分析电路电流时，应先选择好电流的参考方向。如果不选择参考方向，而谈论电流的正负是没有意义的。

3）在电路图上标注的是电流参考方向，而不是实际方向。在某些直流电路中，如果可以直接判断出电流的实际方向，一般选择其参考方向与实际方向一致。
