家庭电路常见故障的检查方法

作者:老电工时间:2020年01月20日 17:39

在家庭电路的常见故障主要有四类,即过载与漏电、短路与断路,针对家庭电路的常见故障类型,可以用一个检验灯泡对各个支路进行检修,能够快速判断出电路的故障位置。

家庭电路常见故障的检查方法

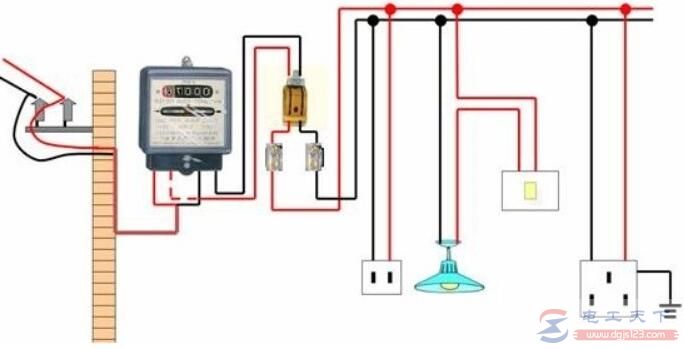

示意图:在火线干路上,一般在保险丝附近,接一额定电压为220V的灯泡,断开其它支路,只闭合某一支路,开始检查这一支路。

家庭电路常见故障的检查方法

如图:断开S2,只闭合S1,如L检验不发光,则L1所在支路断路;如L检验正常发光,则L1所在支路短路;如L检验发光,但较暗,则L1所在支路正常。

用同样的方法,可以检查其它支路。

1、断路

当电路某处断开,电路中无电流通过,用电器不能工作,就是断路。包括:用电器内部断路、火线断路、零线断路。造成断路的主要原因:电线断开、线头脱落、接触不良、用电器烧坏等等。

2、短路

电路短路,就是两根导线相互连通。与之相反的就是电路断路,意思就是导线之间断开。比如电源短路就是电源的正极和负极连通,理论上将会产生无限大电流从而损坏电源。

电路中电流过大是发生短路的原因之一,电流没有经过用电器而直接构成通路就是短路。包括:用电器外导线的短路和用电器内部的短路。

造成短路的主要原因:火线和零线用导线直接连接,在安装时使火线和零线直接接通,或用电器内部火线和零线直接接通;电线或用电器的绝缘皮老化而破损,致使火线和零线直接接通。

短路的危害:发生短路时,电路中的电阻很小,相当于导线的电阻,电路中的电流会很大,会导致线路故障及烧毁等。

3、过载

当电路中的用电器过多时,多个用户集中同时使用多个大功率的用电器,或一个插座上使用多个大功率的用电器,用电器的总功率过大,使电路中的电流过大,超过电路允许通过的电流,会使保险丝熔断或烧坏电能表,造成用电器两端电压低于额定电压,导致不能正常工作。

电源电压一定,用电器的总功率过大时,根据公式I=P/U可知,电路中的电流会过大。

4、漏电

用电器由于长期使用或接线不当,造成火线和其它不能带电的导体直接或间接接触,就是漏电,漏电问题易造成触电事故。

5、电路连接错误引起的故障

插座的两个接线柱全部接在火线或零线上,开关误接在主线中的火线上,灯泡串联接在电路中等,均会引导起线路的故障。

热水器插座没有地线,开关控制了零线,关灯灯还频闪,零线地线接反了,当用电时漏电开关就会跳闸。

以上简单介绍了家庭电路的一些常见故障的检查方法,希望对大家有所帮助。
