低压电器是指额定电压等级在交流1200V、直流1500V以下的电路中电器。

在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。

1、电压等级

单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。

直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V主要用于控制；在电子线路中还有5V、9V和15V等电压等级。

2、用途：

根据外界施加的信号或要求，自动或手动地接通或分断电路，从而连续或断续地改变电路的参数或状态，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节。

二、低压电器分类

1. 按用途分类（在电气线路中的地位）

1）配电电器：主要用于低压供电系统和动力设备，主要包括刀开关、转换开关、自动开关、熔断器、断路器等。 技术要求：分断能力强、限流效果和保护性能好，有良好的动稳定性和热稳定性。

2）控制电器：主要用于电力拖动和自动控制系统，包括接触器、控制继电器、启动器和主令电器、电阻器等。 技术要求：有相应的转换能力、操作频率高、电气寿命和机械寿命长。

2. 按操作方式分类

1）自动电器：是指通过本身参数的变化或电磁、气动机构动作来完成接通、分断、启动和停止等动作的电器。它主要包括自动开关、接触器和控制继电器等。

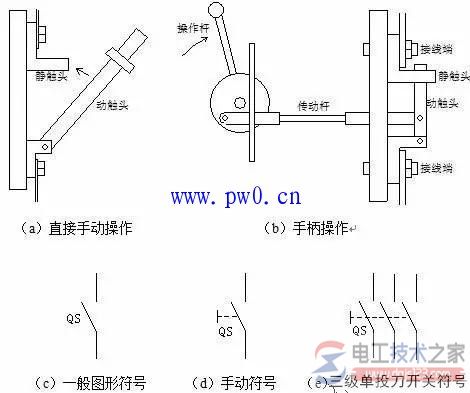

2）手动电器：是指通过外力来进行切换的，是一种非自动切换的电器。主要包括刀开关、转换开关和主令电器等。

3. 按工作条件分类

1）一般工业用电器：这类电器用于机械制造等正常环境条件下的配电系统和电力拖动控制系统，是低压电器的基础产品。

2）化工电器：化工电器的主要技术要求是耐腐蚀。

3）矿用电器：矿用电器的主要技术要求是能防爆。

4）牵引电器：牵引电器的主要技术要求是耐振动和冲击。

5）船用电器：船用电器的主要技术要求是耐潮湿、颠簸和冲击。

6）航空电器：航空电器的主要技术要求是体积小、重量轻、耐振动和冲击。

4. 按工作原理分类

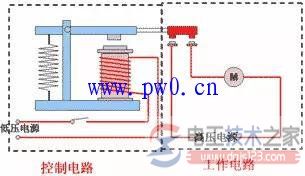

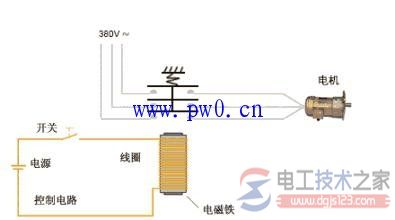

1）电磁式电器：接受的是电流或电压等电量信号，额就是根据电磁感应原理工作，如接触器、继电器、电磁铁。

2）非电量控制电器：依靠外力或非电量信号如热量、温度、转速、机械力等变化而工作的电器，如转换开关、行程开关、速度继电器、压力继电器、温度继电器等

5．按触点类型分类

（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关、按钮等。

（2）无触点电器：无可分离的触点。主要利用电子元件的开关效应，即导通和截止来实现电路的通、断控制，如接近开关、霍尔开关、电子式时间继电器、固态继电器等。

6．按低压电器型号分类

我国《国产低压电器产品型号编制办法》的分类方法，将低压电器分为13个大类。每个大类用一位汉语拼音字母作为该产品型号的首字母，第二位汉语拼音字母表示该类电器的各种形式。

（1）刀开关H，例如HS为双投式刀开关（刀型转换开关），HZ为组合开关。

（2）熔断器R，例如RC为瓷插式熔断器，RM为密封式熔断器。

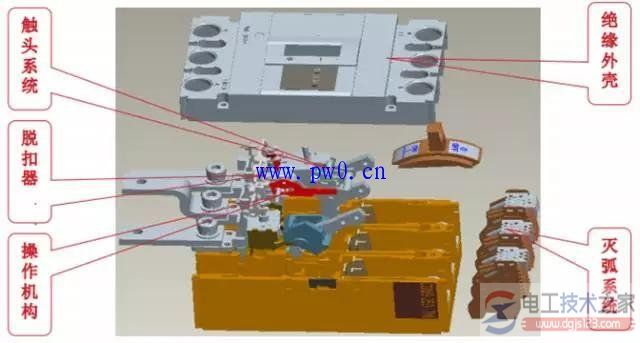

（3）断路器D，例如DW为万能式断路器，DZ为塑壳式断路器。

（4）控制器K，例如KT为凸轮控制器，KG为鼓型控制器。

（5）接触器C，例如CJ为交流接触器，CZ为直流接触器。

（6）起动器Q，例如QJ为自耦变压器降压起动器，QX为星三角起动器。

（7）控制继电器J，例如JR为热继电器，JS为时间继电器。

（8）主令电器L，例如LA为按钮，LX为行程开关。

（9）电阻器Z，例如ZG为管型电阻器，ZT为铸铁电阻器。

（10）变阻器B，例如BP为频敏变阻器，BT为起动调速变阻器。

（11）调整器T，例如TD为单相调压器，TS为三相调压器。

（12）电磁铁M，例如MY为液压电磁铁，MZ为制动电磁铁。

（13）其他A，例如AD为信号灯，AL为电铃。

二：低压电器的作用

1）保护作用

能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。

2）控制作用

如电梯的上下移动、快慢速自动切换与自动停层等。

3）调节作用

低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。

4）指示作用

利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。

5）测量作用

利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。

6）转换作用

在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等。
