如何进行电气绝缘工具试验？

有关电气绝缘工具的试验方法，高压试验电极和接地极间的距离应按试验有效长度规定进行，绝缘工具电气试验试品布置图，工频耐压试验接线图，以及操作冲击耐受试验接线图与试验注意事项。

电气绝缘工具的试验方法

试品应垂直悬挂，高压电极用直径不小于30mm的金属管做模拟导线，模拟导线两端应设置均压球(或均压环），其直径不小于200mm，均压球距试品不小于1.5m。

高压试验电极和接地极间的距离应按试验有效长度规定进行，如试品内有金属部件连接时，其两电极间的距离还应在试验长度数值上加上金属部件的长度。

接地极的对地距离应不小于1米,接地极和高压电极（无金属时）用宽50mm的金属箔或导线包绕。

对多个试品同时进行试验时，试品间距离不小于500mm。

图1，绝缘工具电气试验试品布置图

一、工频耐压试验接线图

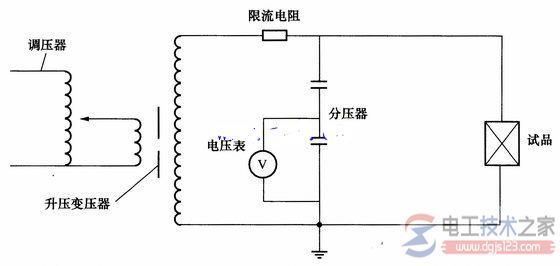

图2，工频耐压试验接线图

操作冲击耐受试验接线如图：

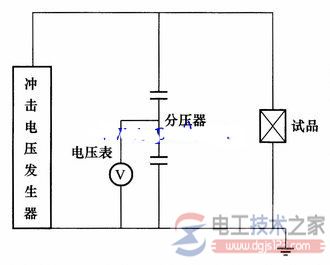

图3，操作冲击耐受试验接线图

二、试验注意事项

1、试验带电作业工具要求天气晴，空气相对湿度应在80%RH以下，气温在+5℃以上；

2、试验前要求将工具擦拭干净，必要时进行干燥后再进行试验。

3、被试物与临近接地体距离要保持试品长度的1.5倍以上。  来自：电工天下

4、试品接线布置完毕，必须经第二人复查后方可升压进行试验。

5、试验时，派专人在安全位置对试品进行观察，有无放电或击穿现象，随时记录。

6、试验时间到达以后，迅速降压，切除电源不得有误；然后立即用手摸试工具有无发热现象，特别是加电压的端部，更应详细检查。

7、试验不允许分段进行。
