导线与电线的常见连接方法图解

作者:老电工时间:2020-07-29 09:10:29

有关导线与电线的常见连接方法,对导线接头的技术要求,导线接触紧密,不得增加电阻,注意电线头的削法,单股导线的对接和T形接法,多股导线的对接等。

导线与电线的连接方法

在日常的电气安装工作中,常常需要把一根导线与另一根导线连接起来,因此,导线连接的好与坏关系到用电安全问题。

导线与导线的连接处一般被称为接头,接头处又往往是事故的发生点。

为避免事故发生,对导线接头的技术要求

1、导线接触紧密,不得增加电阻;2、接头处的绝缘强度,不应低于导线原有的绝缘强度;3、接头处的机械强度,不应小于导线原有的机械强度的80%。

电线头的削法,如图1。

电线头的削法

单层法    分段法   斜削法

图1  电线头的削法

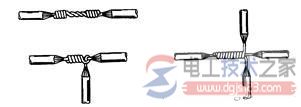

单股导线的对接和T形接法,如图2:单股导线的十字形接法,如图3。

单股导线的对接和T形接法

图2  单股导线的对接和T形接法  图3  单股导线的十字形接法

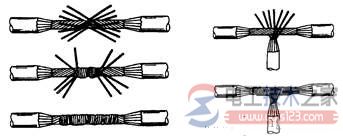

多股导线的对接,如图4所示;多股导线的T字形接法,如图5。

多股导线的对接

图4  多股导线的对接  图5 多股导线的T形接法

单股导线的终端接头,如图6;软线与单股导线的对接,如图7。

单股导线的终端接头

图6 单股导线的终端接头

软线与单股导线的对接

图7 软线与单股导线的对接
