MOS管失效的常见原因及预防措施

MOS管失效的问题

MOS管是常用的压控型器件，在电力电子、BLDC、光伏等行业应用广泛，在使用MOS管时必须注意选型，选型不合适容易损坏，导致MOS管损坏的常见原因如下：

1、D,S两端电压过大

MOS管的漏极D和源极S之间有一个耐压范围，在选型时Vds的耐压必须大于正常工作时的电压，如果两端电压过大，则MOS管会被击穿，这种失效方式称为“雪崩击穿”。

预防措施：选型时给VDS留够余量，比如系统中DS两端的电压最大是48V，则最好选择耐压为60V或更高的管子。

2、D,S流过电流过大

Ids是流过漏极D和源极S的电流，MOS管的通过电流有明确要求，过流后MOS管会把烧坏，在选型时必须严格按要求来选择。

预防措施：正确估算流过DS的电流，比如系统中流过DS的最大电流是10A，则应选择15A或更大的MOS管，或者在回路中串入保险丝用来保护MOS管。

3、栅极电压过大

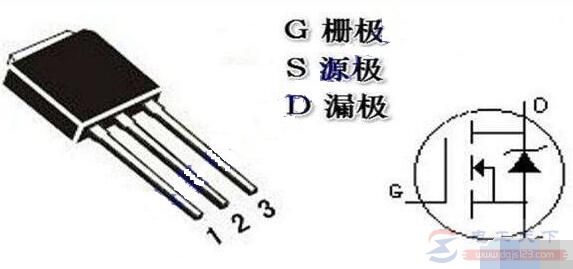

MOS管的控制端是栅极，用G表示，在MOS的规格书上，VGS的电压范围写的很清楚，如果VGS超过规定使用范围，则容易将栅极烧坏，就会导致MOS管不可控。

预防措施：一般在MOS的GS之间加入一个稳压二极管，当VGS过大时稳压二极管将电压钳制住，避免了MOS管被烧坏。
