绝缘杆的组成,绝缘杆的长度

作者:老电工时间:2019-10-25 11:17:37

绝缘杆是常用的电工安全用具,这里介绍下绝缘杆的结构与组成部分,以及绝缘杆的长度等知识,作为电工来讲,正确掌握绝缘杆的用法,也是必备的工作技能之一。

一、绝缘杆的组成

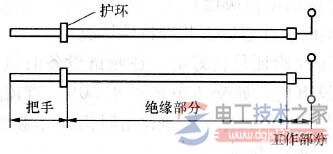

绝缘杆的结构,如图1。

绝缘杆主要由工作部分、绝缘部分和把手部分等部分组成。

绝缘杆的组成,绝缘杆的长度

图1,绝缘杆

1、绝缘部分与把手部分以护环相隔开,无论是绝缘部分,还是把手部分,均是用浸过绝缘漆的木材、硬塑料、胶木或玻璃钢制成的。

2、工作部分一般用金属制成。根据使用电压的高低和使用场所的不同,绝缘杆的把手与绝缘部分的最小长度,会有所差别。

绝缘杆又称绝缘操作杆,主要用于跌落式熔断器的分合闸操作,在发电站用于分合高压隔离开关,安装和拆除携带型接地线以及进行电气测量和试验等工作。

在带电作业的场合下,会使用到各种专用的绝缘杆,掌握正确的操作方法,是保证安全使用绝缘杆的前提。

二、绝缘杆的长度

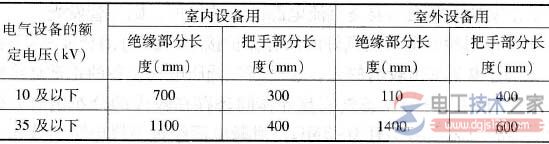

绝缘杆的长度见表1:

绝缘杆的组成,绝缘杆的长度2

图2,绝缘杆的长度

三、绝缘杆的特点

绝缘操作杆是用于短时间对带电设备进行操作的绝缘工具,如接通或断开高压隔离开关、跌落熔丝具等。

1、接口式绝缘操作杆是比较常用的一种绝缘杆。分节处采用螺旋接口,最长可做到10米,可分节装袋携带方便。

2、伸缩式高压令克棒3节伸缩设计,一般最长做到6米,重量轻,体积小,易携带,使用方便。

在使用绝缘杆时,为满足不同空间位置的需要,可根据使用空间伸缩定位到任意长度,有效地克服了接口式令克棒因长度固定而使用不便的缺点。

3、游刃式高压令克棒接口出采用游刃设计,旋紧后不会倒转。

以上介绍了绝缘杆的结构组成,以及绝缘杆的长度等知识,希望对大家有所帮助。
