有关plc延合延分电路梯形图的功能说明,用X0控制Y0,当X0的常开触点接通后,T0开始定时,10s后T0的常开触点接通,使Y0变为ON,一起来了解下。

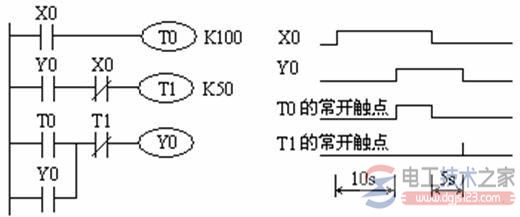

如图,用X0控制Y0,当X0的常开触点接通后,T0开始定时,10s后T0的常开触点接通,使Y0变为ON。
X0为ON时其常闭触点断开,使T1复位,X0变为OFF后T1开始定时,5s后T1的常闭触点断开,使Y0变为OFF,T1也被复位。Y0用起动、保持、停止电路来控制。
