三菱FX系列定时器的工作过程与类型

三菱FX机型可编程控制器中的定时器是对机内1ms、10ms、100ms等不同规格时钟脉冲累加计时的。

定时器除了占有自己编号的存储器位外，还占有一个设定值寄存器和一个当前值寄存器。

1、工作过程：

定时器满足计时条件时开始计时，当前值寄存器则开始计数，当它的当前值与设定值寄存器存放的设定值相等时定时器动作，其常开触点接通，常闭触点断开，并通过程序作用于控制对象，达到时间控制的目的。

2、定时器的类型：通用型与积算型

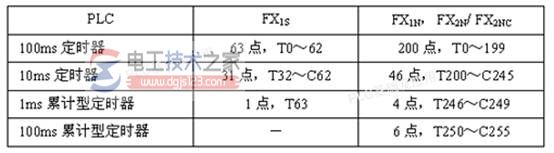

通用定时器：FX系列PLC有100ms、10ms、1ms3种定时器，不同型号PLC的不同3种定时器的范围不同，而同一型号的PLC的3种定时器的范围还可由特殊辅助继电器M8028的状态改变。
