液压电磁阀的规格型号含义说明(2)

作者:老电工时间:2020-04-18 09:01:49

液压电磁阀的规格型号含义说明--第2页

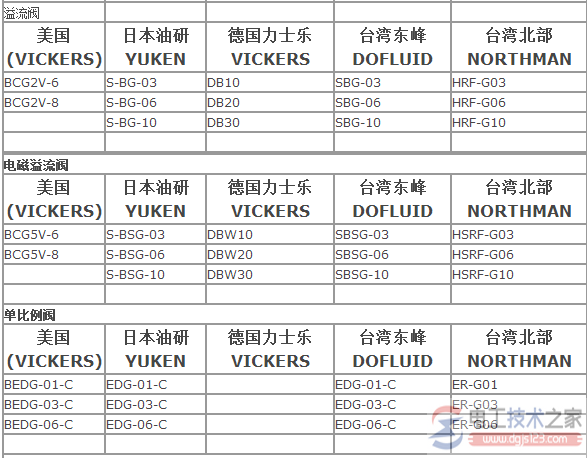

液压电磁阀的规格型号含义说明

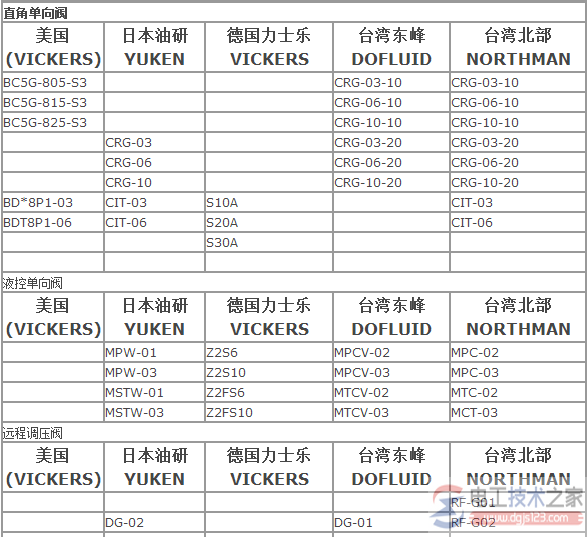

液压电磁阀的规格型号含义说明

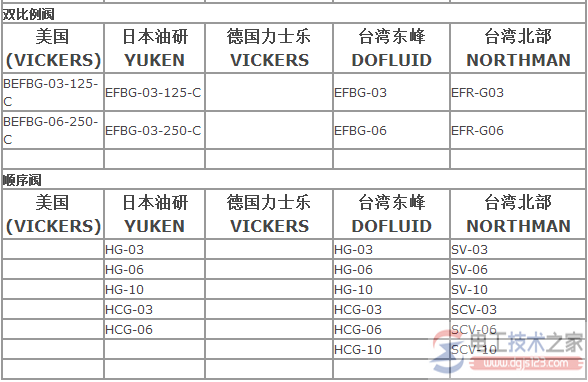

液压电磁阀的规格型号含义说明

液压电磁换向阀各型号的含义:

只需要看4WE10D33/OFCG24N9K4就行了,这个是阀的型号,其他的都是生产系列号,用户用不到。

4---- 四通阀,有PTAB四个油口。

WE-- 电磁阀

10----10通径,阀口的直径是10毫米

D--- 阀的中位机能,二位四通,过渡机能是全截止。

33 --- 系列号

OF--- 没有回位弹簧,阀芯有定位装置。

C----- 湿式电磁铁,线圈可拆卸

G24---电磁铁是24伏直流驱动

N9-----有手动按钮。

K4-----带有DIN 43 650-AM2,标准的电插头。

二、液压电磁阀的分类

液压电磁阀的规格型号含义说明

液压电磁阀是指液压传动中用来控制液体压力、流量和方向的一种元件。

在液压电磁阀中,控制压力的称为压力控制阀,控制流量的称为流量控制阀,而控制通、断和流向的则称为方向控制阀。

1、压力控制阀按用途可以分为溢流阀、减压阀和顺序阀。

1)溢流阀:能控制液压系统在达到调定压力时保持恒定状态。用于过载保护的溢流阀称为安全阀,当系统发生故障,压力升高到可能造成破坏的限定值时,阀口会打开溢流,以保证系统安全。

2)减压阀:能控制分支回路得到比主回路油压低的稳定压力。减压阀按它所控制的压力功能不同,又可分为定值减压阀、定差减压阀和定比减压阀。

3)顺序阀:能使一个执行元件动作以后,再按顺序使其他执行元件动作。

2、流量控制阀是利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节,从而控制执行元件的运动速度。流量控制阀按用途分为5种。

1)节流阀:在调定节流口面积后,节流阀能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

2)调速阀:在载荷压力变化时能保持节流阀的进出口压差为定值。

3)分流阀:不论载荷大小都能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;而得到按比例分配流量的为比例分流阀。

4)集流阀:它是使流入集流阀的流量按比例分配,作用与分流阀相反。

5)分流集流阀:兼具分流阀和集流阀的功能。

3、方向控制阀按用途分为单向阀和换向阀。

1)单向阀:只允许流体在管道中单向接通,反向即切断。

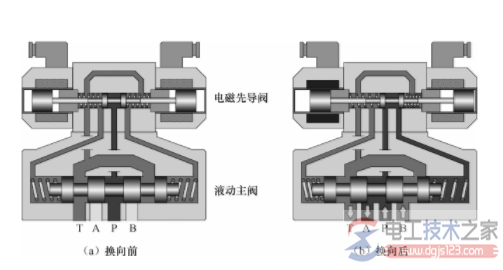

2)换向阀:改变不同管路间的通断关系,根据阀芯在阀体中的工作位置数分两位、三位等;根据所控制的通道数分两通、三通、四通、五通等;根据阀芯驱动方式分手动、机动、电动、液动等。
