三菱fx系列plc的计数器c的主要参数

三菱fx系列plc的计数器c的主要参数

一、三菱fx系列plc的计数器c的功能结构

fx系列plc的计数器c的功能、结构，计数过程及工作原理。

功能：
对内部元件X、Y、M、S、T、C的信号进行计数。

结构：
线圈、触点、设定值寄存器、当前值寄存器。

地址编号：
字母C＋（十进制）地址编号  （C0～ C255）

设定值：
等于计数脉冲的个数。用常数K设定。
16位低速计数器

通用加计数器：
C0～C99(100点)；设定值区间为K1～K32767

停电保持加计数器：C100～C199(100点)；设定区间为K1～K32767

特点：
停电保持计数器在外界停电后能保持当前计数值不变，恢复来电时能累计计数。

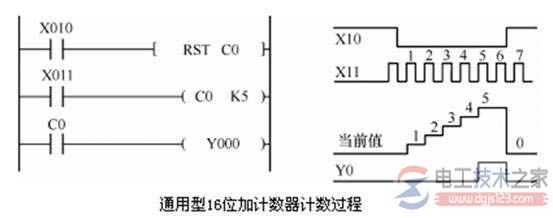

二、通用型16位加计数器计数过程原理

计数信号每接通一次（上升沿到来），加计数器的当前值加1，当前值达到设定值时，计数器触点动作；复位信号接通时计数器复位。

计数器处于复位状态时，当前值清0，触点复位，且不计数。
