三菱FX系列PLC块操作指令（ORB/ANB）使用说明

块操作指令（ORB/ANB）

1、ORB（块或指令） 用于两个或两个以上的触点串联连接的电路之间的并联。

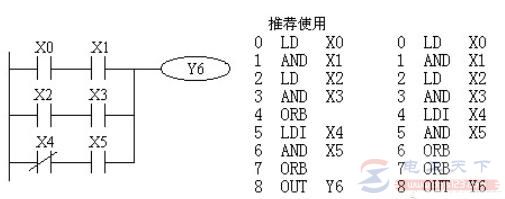

ORB指令的使用如图1：

图1：ORB指令

ORB指令的使用说明：

1）几个串联电路块并联连接时，每个串联电路块开始时应该用 LD 或 LDI 指令；

2）有多个电路块并联回路，如对每个电路块使用ORB指令，则并联的电路块数量没有限制；

3）ORB指令也可以连续使用，但不推荐这种程序写法。LD 或 LDI 指令的使用次数不得超过 8 次，即ORB 只能连续使用 8 次以下。

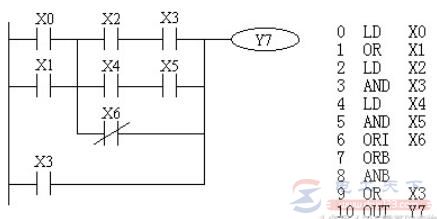

2、ANB（块与指令） 用于两个或两个以上触点并联连接的电路之间的串联。ANB 指令的使用说明如图2：

图2：ANB指令

ANB 指令的使用说明：

1）并联电路块串联连接时，并联电路块的开始均用 LD 或 LDI 指令；

2）多个并联回路块连接按顺序和前面的回路串联时， ANB指令的使用次数没有限制。也可以连续使用ANB ，但与ORB一样，使用次数在 8 次以下。
