【图】三菱plc输入输出指令(LD/LDI/OUT)

三菱plc输入输出指令(LD/LDI/OUT)的用法

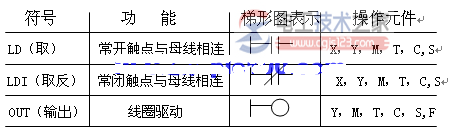

LD/LDI/OUT三条指令的功能、梯形图表示形式、操作元件以列表的形式：


LD与LDI指令用于与母线相连的接点，此外还可用于分支电路的起点。

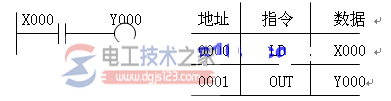

OUT 指令是线圈的驱动指令，可用于输出继电器、辅助继电器、定时器、计数器、状态寄存器等，但不能用于输入继电器。输出指令用于并行输出，能连续使用多次。
