三菱plc FX2N系列的基本逻辑指令

基本逻辑指令是plc中最基本的编程语言，各种型号的plc的基本逻辑指令都大台大同小异，现在针对FX2N系列，逐条学习其指令的功能和使用方法。

每条指令及其应用实例都以梯形图和语句表两种编程语言对照说明。

一、输入输出指令(LD/LDI/OUT)

下面把LD/LDI/OUT三条指令的功能、梯形图表示形式、操作元件以列表的形式加以说明：

LD与LDI指令用于与母线相连的接点，此外还可用于分支电路的起点。

OUT 指令是线圈的驱动指令，可用于输出继电器、辅助继电器、定时器、计数器、状态寄存器等，但不能用于输入继电器。输出指令用于并行输出，能连续使用多次。

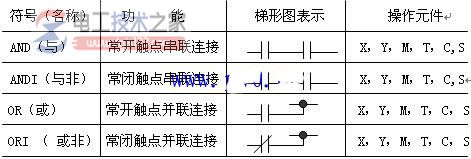

二、触点串连指令(AND/ANDI)、并联指令(OR/ORI)

AND、ANDI指令用于一个触点的串联，但串联触点的数量不限，这两个指令可连续使用。
OR、ORI是用于一个触点的并联连接指令。

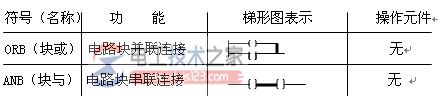

三、电路块的并联和串联指令(ORB、ANB)

含有两个以上触点串联连接的电路称为“串联连接块”，串联电路块并联连接时，支路的起点以LD或LDNOT指令开始，而支路的终点要用ORB指令。ORB指令是一种独立指令，其后不带操作元件号。

因此，ORB指令不表示触点，可以看成电路块之间的一段连接线。(电工技术之家 www.dgjs123.com)如需要将多个电路块并联连接，应在每个并联电路块之后使用一个ORB指令，用这种方法编程时并联电路块的个数没有限制；也可将所有要并联的电路块依次写出，然后在这些电路块的末尾集中写出ORB的指令，但这时ORB指令最多使用7次。

将分支电路(并联电路块)与前面的电路串联连接时使用ANB指令，各并联电路块的起点，使用LD或LDNOT指令；与ORB指令一样，ANB指令也不带操作元件，如需要将多个电路块串联连接，应在每个串联电路块之后使用一个ANB指令，用这种方法编程时串联电路块的个数没有限制，若集中使用ANB指令，最多使用7次。


四、程序结束指令(END)


在程序结束处写上END指令，plc只执行第一步至END之间的程序，并立即输出处理。若不写END指令，plc将以用户存贮器的第一步执行到最后一步。

因此，使用END指令可缩短扫描周期。

另外。在调试程序时，可以将END指令插在各程序段之后，分段检查各程序段的动作，确认无误后，再依次删去插入的END指令。

其他指令，如置位复位、脉冲输出、清除、移位、主控触点、空操作、跳转指令等。

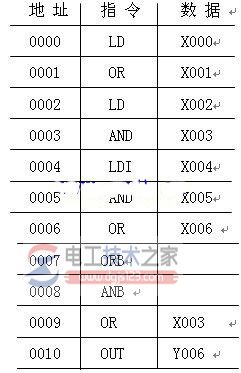

下面可练习由梯形图写出与之对应的助记符形式的指令。并由后面的GPP软件传输到PLC中，实时运行。

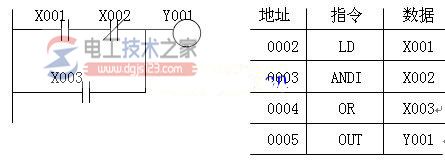

1)

2)

3)
