三菱fx系列plc用户环境组成与数据结构

有关三菱fxplc用户环境组成与数据结构，用户数据结构主要分为三类，第一类为 bit 数据，第二类为字数据。第三类为字与bit的混合，逻辑元件分为输入输出继电器与定时器、计数器与数据寄存器等。

三菱fxplc用户环境与数据结构

它包括用户数据结构、用户元件区分配、用户程序存贮区、用户参数、文件存贮区等。

1、用户数据结构

用户数据结构主要分为三类： 第一类为 bit 数据，第二类为字数据，第三类为字与 bit 的混合。

2、逻辑元件

1) 输入继电器（ X0～ X177) PLC的输入端子是从外部开关接收信号的窗口。 FX2 的输入继电器最多可达 128 点，采用八进制编号，且不能用程序驱动。

2) 输出继电器（ Y0～ Y177) PLC的输出端子是向外部负载输出信号的窗口。 FX2 的输出继电器最多可达 128 点，且编号为八进制。外部负载的驱动必须由输出继电器实行。

3) 辅助继电器（ M）

① 通用辅助继电器 M0 ～ M499 （ 500 点）

② 停电保持辅助继电器 M500 ～ M1023 （ 524 点）

③ 特殊辅助继电器 M8000 ～ M8255 （ 256 点）

4) 状态元件（ S）

在步进顺控系统的编程中状态元件 S 是重要的软元件。它与后述的步进顺控指令 STL 组合使用。

有以下四种类型：

1、初始状态　 S0 ～ S9 (10 点 )

2、回零　 S10 ～ S19（ 10 点）

3、通用　 S20 ～ S499 (480 点 )

4、保持　 S500 ～ S899 （ 400 点）

5) 报警器（Ｓ）作报警器用的状态元件： S900 ～ S999 （ 100 点）。一部分的状态元件可用作外部故障诊断输出。

6) 指针（ P／ I)

① 分支指令用指针 P0 ～ P63 （ 64 点）

② 中断用指针 I0 □□～ I8 □□（ 9 点）

7) 定时器（ T）（字、 bit)

① 定时器的动作及元件号

在 PLC 内，定时器是根据时钟脉冲累积计时的，时钟脉冲有 1ms 、 10ms 、 100ms, 当所计时间到达设定值时，其输出触点动作。

定时器的元件号及其设定值和动作如下：

．定时器（ T0～ T245)

100ms 定时器 T0 ～ T199(200 点 )

设定值 0.1 ～ 3276.7 秒

10ms 定时器 T200 ～ T245(46 点 )

设定值 0.01 ～ 327.67 秒

(b) 积算定时器（ T246 ～ T255)

②触点的动作时序及精度

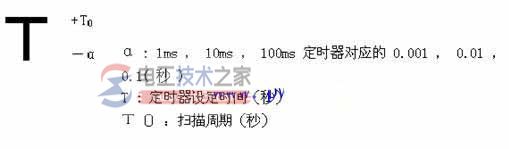

从驱动定时器线圈到其触点动作，计时触点的动作精度大致可用下式表示：

8) 计数器（ C）（字、 bit)

① 内部信号计数器

内部信号计数器是在执行扫描操作时对内部元件（如 X 、 Y 、 M 、 S 、 T 和 C)的信号进行计数的计数器。

．16 bit 增计数器

有两种类型的 16 bit 二进制增计数器：

通用： C0 ～ C99（ 100 点）

停电保持用： C100 ～ C199 （ 100 点）

其设定值在 K1 ～ K32767 之间

．32 bit 双向计数器

有两种 32 bit 的增 / 减计数器：

通用计数器 C200 ～ C219 （ 20 点）

保持计数器 C220 ～ C234 （ 15 点）

其设定值为 -2147483648 ～ +2147483647 ，计数的方向由特殊辅助继电器 M8200 ～ M8234 决定。若特殊辅助继电器接通（置 1)时为减计数，否则为增计数。

② 高速计数器

虽然 C235 至 C255（共 21 点）都是高速计数器，但它们共享同一个 PLC 上的 6 个高速计数输入端（ X0 ～ X5)。高速计数器的选择并不是任意的，它取决于所需计数器的类型及高速输入的端子。

计数器类型：

1 相无启动 /复位端子 C235 ～ C240

1 相带启动 /复位端子　 C241 ～ C245

2 相双向 C246 ～ C250

2 相 A-B 相型 C251 ～ C255

图 6-16 高速计数器

9)、数据寄存器（ D)（字）

可编程控制器用于模拟量控制、位置量控制、数据I/O时需要许多数据寄存器存贮参数及工作数据。

① 通用数据寄存器 D0 ～ D199 （ 200点）

只要不写入其它数据，已写入的数据不会变化。但是， PLC 状态由运行（ RUN)→停止（ STOP)时，全部数据均清零。

② 停电保持数据寄存器 D200 ～ D511 （ 312 点）

同上，除非改写，否则原有数据不会丢失。不论电源接通与否， PLC 运行与否，其内容都不变化。在两台 PLC 作点对点的通讯时， D490 ～ D509 被用作通讯操作。

③ 特殊数据寄存器 D8000 ～ D8255 （ 256 点）

这些数据寄存器供监控 PLC 中各种元件的运行方式之用。其内容在电源接通（ ON)时，写入初始化值（全部先清零，然后由系统 ROM 安排写入初始化值）。

④ 文件寄存器 D1000 ～ D2999 （ 2000 点）

文件寄存器实际上是一类专用数据寄存器，用于存贮大量的数据，例如采集数据、统计计算数据、多组控制参数等。

．变址寄存器（ V／ Z)（字）

变址寄存器的作用类似于 Z 80 中的变址寄存器 IX 、 IY ，通常用于修改软元件的元件号。 V 与 Z 都是 16 bit数据寄存器。
