【图解】三菱plc增量式凸轮顺控指令应用说明

三菱plc增量式凸轮顺控指令

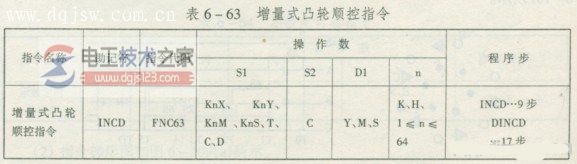

1、增量式凸轮顺控指令的助记符、指令代码、操作数及程序步见表6—63所列。

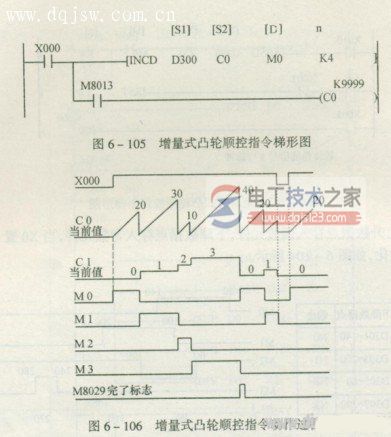

2、指令梯形图如图6—105所示。

3、三菱PLC增量式凸轮顺控指令说明：

1)、预先用传送指令将数据写入[s1]中，如D300=20，D301=30，D302=10，D303=40。

2)、计数器CO达到D300～D303设定的值时，自动按循序复位。工作计数器c1计其复位次数。

3)、M0~M3接通的时间由D300～D303的数值决定，动作过程如图6一106。

4)、n指定的最后工作结束时，标志M8029置ON再次反复同样的动作。

5)、当xO置于OFF时，CO、C1被清…0’，M0~M3再次将x0置于ON时，从初始运行。

例6—22，用增量式凸轮顺序控制指令编例3—4喷泉的控制程序，其时序图如图6—107。

总结：例3—4喷泉是一个时序控制问题，1个周期分6个阶段完成，每段运行时间用传送指令传到DO～D5中，时间单位是“秒”，n=K6。控制程序梯形图如图6—108所示。
