三菱plc求补指令说明

有关三菱plc的求补指令说明，求补指令的助记符、指令代码、操作数及程序步见表6—27所列，指令梯形图及指令说明，运算过程如图6-45，一起来了解下。

三菱plc求补指令

如下图：

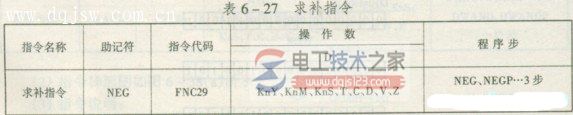

1、求补指令的助记符、指令代码、操作数及程序步见表6—27所列。

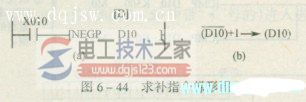

2、指令梯形图如图6—44(a)。

3、指令说明：

①该指令是将目标元件中的D10的数按位取反后再加1，结果存放在同一目标元件中，如图6—44(b)所示。所以在用这条指令时应采用脉冲执行型；否则当xlo接通时，每个扫描周期都要做一次求补运算。

②求补指令是绝对值不变的变号操作，因此对正数求补得到的是它们的相反数，对负数求补得到它的绝对值。

如当D10=一7，做求补运算时D10=7。

运算过程如图6—45。
