三菱plc多重输出电路指令MPS与MRD使用注意事项

【三菱plc多重输出电路指令MPS与MRD使用注意事项】

三菱plc多重输出电路指令的用法：

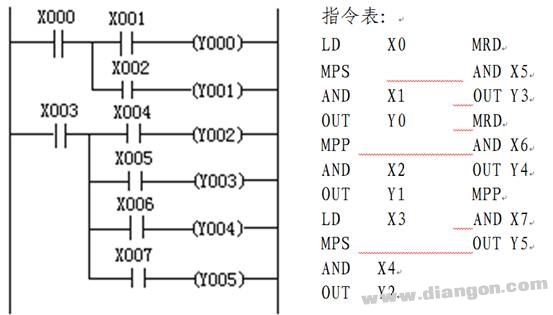

图 1多重输出指令用法图

指令使用注意事项：

（1） MPS指令可将多重电路触电或电路块先存储起来，以便后面多重支路输出使用。

（2） 第1支路前使用MPS进栈指令，多重支路中间支路前使用MRD请栈指令，多重电路最后一个支路使用MPP出栈指令。

（3） 处理最后一条支路必须使用MPP指令，且MPS与MPP的使用不能不多11次，并且要成对出现。
