三菱plc进行信号处理的规则要求

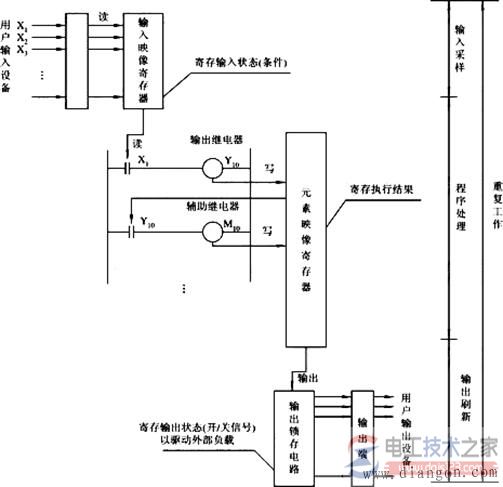

有关三菱plc进行信号处理的规则要求，输入映像区中的数据，取决于本扫描周期输入采样阶段所处的状态，输出映像区中的数据由程序中输出指令的执行结果决定。

三菱plc信号处理规则

1、输入映像区中的数据取决于本扫描周期输入采样阶段所处的状态，在程序执行和输出刷新阶段，输入映像区中的数据不会因为有新的输入信号而发生改变。

2、输出映像区中的数据由程序中输出指令的执行结果决定，在输入采样和输出刷新阶段，输出映像区的数据不会发生改变。

3、输出端子直接与外部负载连接，其状态由输出状态寄存器中的数据来确定。
