西门子s7-200 plc表指令编程实例

>>西门子plc表功能指令

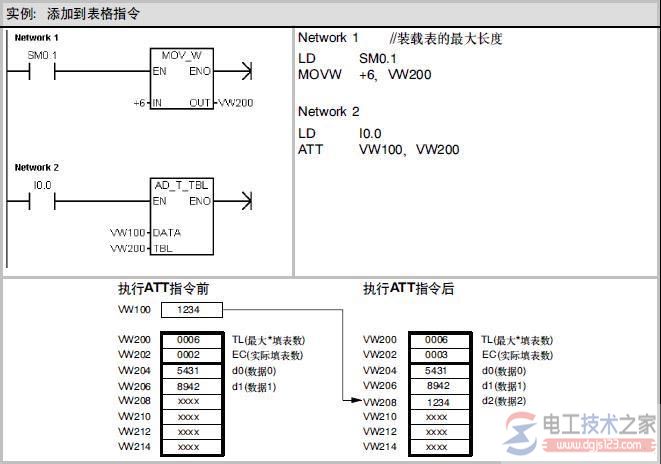

1、ATT填表指令：向表格(TBL)中加入字值(DATA)。表格中的第一个数值是表格的最大长度(TL)。第二个数值是表格的实际条目数。每次向表格中增加新数据后，条目计数加1。新数据被增加至表格中的最后一个条目之后，即无法再向表格中添加数据，报溢出。表格最多可包含100个条目，不包括指定最大条目数和实际条目数的参数。

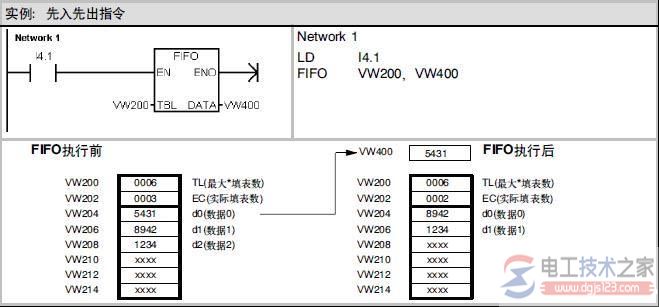

2、FIFO先进先出指令：从表(TBL)中移走第一个数据，并将此数输出到DATA。剩余数据依次上移一个位置。每执行一条本指令，表中的数据数减1。

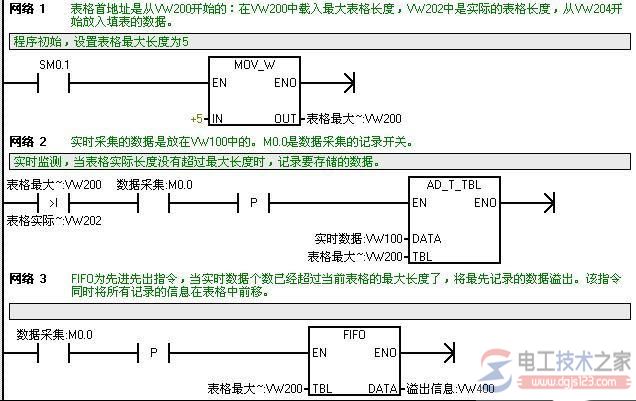

3、将这两个指令结合起来，先通过数据建表，当表格满了之后，再移出老的数据，填入最新数据。

如图：
