一、西门子plc中rs触发器指令的功能与用法

RS触发器指令分为：置位优先触发器指令SR和复位优先触发器指令RS两种。

1、置位优先触发器是一个置位优先的锁存器。当置位信号(S1)和复位信号(R)都为真时，输出为“1”。

2、复位优先触发器是一个复位优先的锁存器。当置位信号(S)和复位信号(R1)都为真时，输出为“0”。

触发器指令用法，如图：
西门子<a href=/plc/ target=_blank class=infotextkey>plc</a>中rs触发器指令1

图1 SR触发器指令

二、西门子plc中sr触发器rs触发器指令

以西门子PLC S7-300系列为例，编程软件为STEP7 V5.5 SP2，其中的指令SR触发器和RS触发器，参考如下说明：

1，SR触发器

这个指令是复位优先型触发器。它有两个输入S和R，一个输出Q。我们用0和1表示信号的高低电平。下面是程序中出现的几种情况：

1)S=0，R=0时，Q保持不变(0或1)；
2)S=0，R=1时，Q=0；
3)S=1，R=0时，Q=1；
4)S=1，R=1时，Q=0；

2，RS触发器

这个指令是置位优先型触发器。它同样有两个输入S和R，一个输出Q。我们用0和1表示信号的高低电平。下面是程序中出现的几种情况：

1)S=0，R=0时，Q保持不变(0或1)；
2)S=0，R=1时，Q=0；
3)S=1，R=0时，Q=1；
4)S=1，R=1时，Q=1；

3，区别

通过以上两种触发器的描述，SR触发器和RS触发器在用法一致。

区别在于，当两个输入S和R都是高电平时，输出不同。其中SR触发器由于是复位优先，因此输出低电平；而RS触发器为置位优先，因此输出高电平。

三、西门子plc中RS触发器符号、地址表示方法、数据类型

如果R输入端的信号状态为"1"，S输入端的信号状态为"0"，则复位RS (置位优先型RS双稳态触发器)。否则，如果R输入端的信号状态为"0"，S输入端的信号状态为"1"，则置位触发器。

如果两个输入端的RLO状态均为"1"，则指令的执行顺序是最重要的。RS触发器先在指定<地址>执行复位指令，然后执行置位指令，以使该地址在执行余下的程序扫描过程中保持置位状态。

只有在RLO为"1"时，才会执行S (置位)和R (复位)指令。这些指令不受RLO"0"的影响，指令中指定的地址保持不变。

如图：

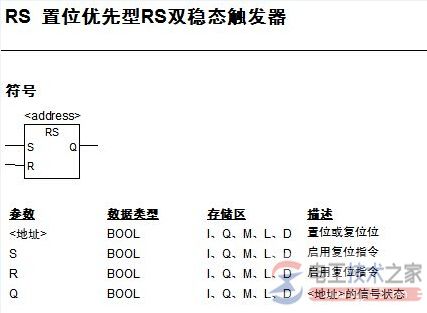

西门子plc中RS触发器符号、地址表示方法

三、RS触发器和SR触发器的区别

置位'S'和复位'R'信号同时为1时的优先级有区别。
RS触发器当置位和复位信号均为1时，输出为1，置位优先；
SR触发器当置位和复位信号均为1时，输出为0，复位优先。
置位优先触发器是一个置位优先的锁存器。
当置位信号(S1)和复位信号(R)都为真时，输出为真。
复位优先触发器是一个复位优先的锁存器。
当置位信号(S)和复位信号(R1)都为真时，输出为假。
置位优先触发器指令(SR)，复位优先触发器指令(RS)
那么可以理解成，SR是置位优先。
