西门了s7-300系统时钟多重背景数据自制定时器的制作过程

FC块与FB最大的区别就是FB块拥有自己的DB块来存储数据，而FC却没有，所以在多次调用同一个FC块有时出现错误，譬如将FC写成一个定器，当多次调用改FC块编写的定时器时，由于每次调用时设定的时间不同，则会对计时造成影响。解决这个问题可以使用STEP中FB块的一个功能多重背景数据。

多重背景数据，即为每次调用的功能块分别独立的数据存储区，互不干扰。

一、 CPU自带的clock memory（也就是系统时钟功能）

1、在硬件组态中  CPU---属性----时钟脉冲器---勾选时钟存储器---填写字节0及MB0

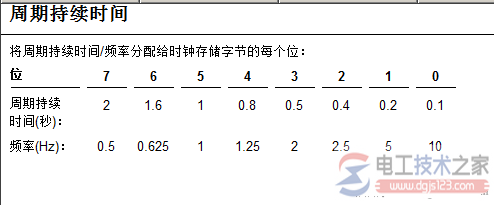

如下图，MB0中7个位对应的时间脉冲（此时间脉冲为方波，不是上升沿）

2、然后书写程序由于设置的系统时钟为方波型，不能直接用于计时，需要做成上升沿（每隔N秒一次上升沿）

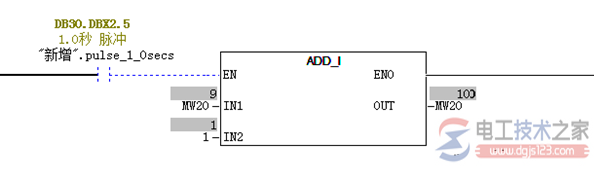

3、通过用ADD_I指令来实现计时，将之前做的每隔一秒钟导通的上升沿作为使能，每隔1S中自加1一次，来实现计时

二、利用多重背景数据来建立定时器

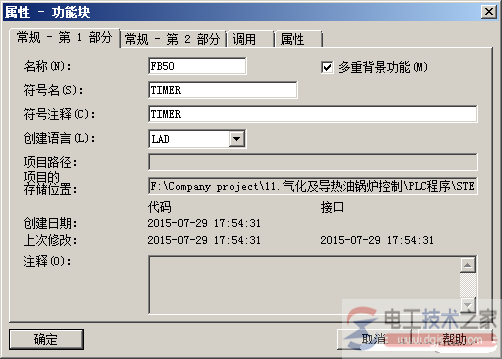

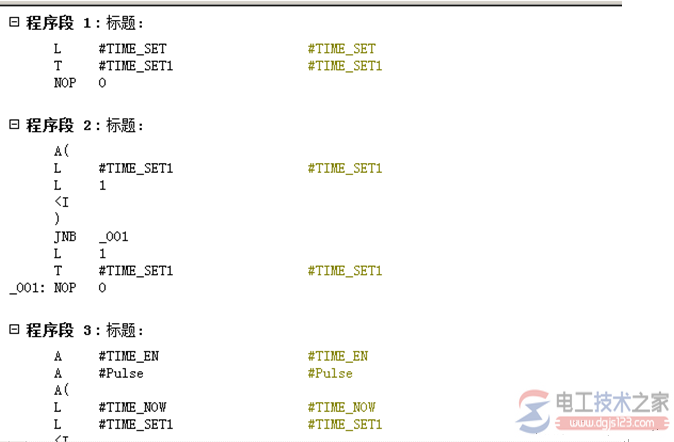

1、新建一个FB块FB50 “勾选多重背景功能” 并书写定时器的程序

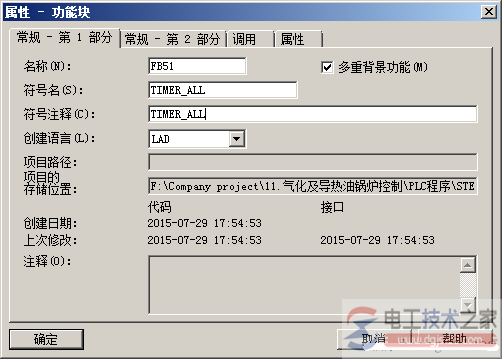

2、再建立另一个FB块FB51用来存放之前的编写功能的FB块

3、打开第二步建立的FB块 在“STAR”类型下的“数据类型”选择为“FB”依次可以建立多个功能块

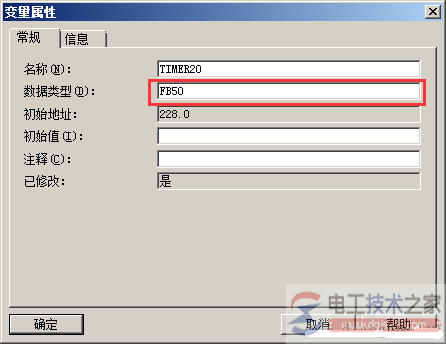

4、“数据类型”填写第一步建立的FB50

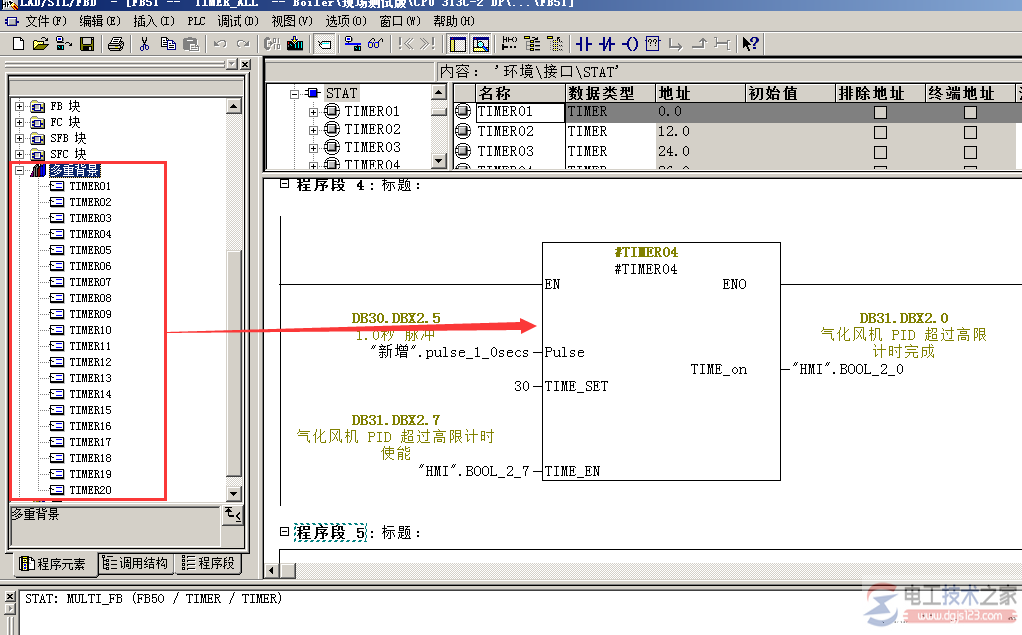

5、在“多重背景”选项栏中可以找到第四步建立的数据块，并将它们拖入FB51中，然后填写在各个引脚上填写数据

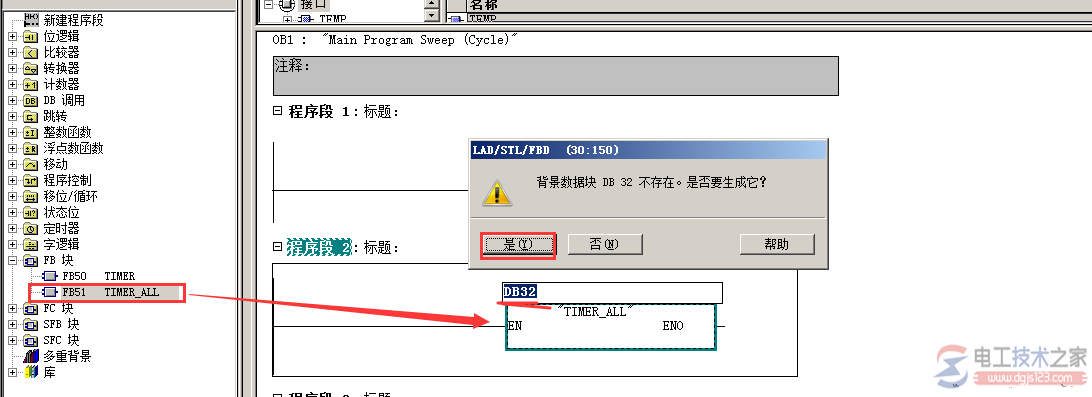

6、最后OB1中调用存放着功能块的FB块FB51；并分配一个背景DB块，如下图DB32

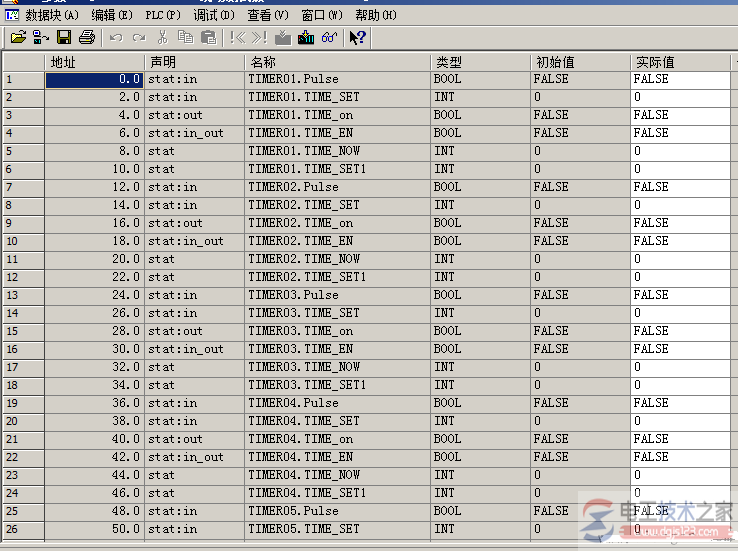

7、进入DB32 可以看到每个功能块所分配了不同的地址

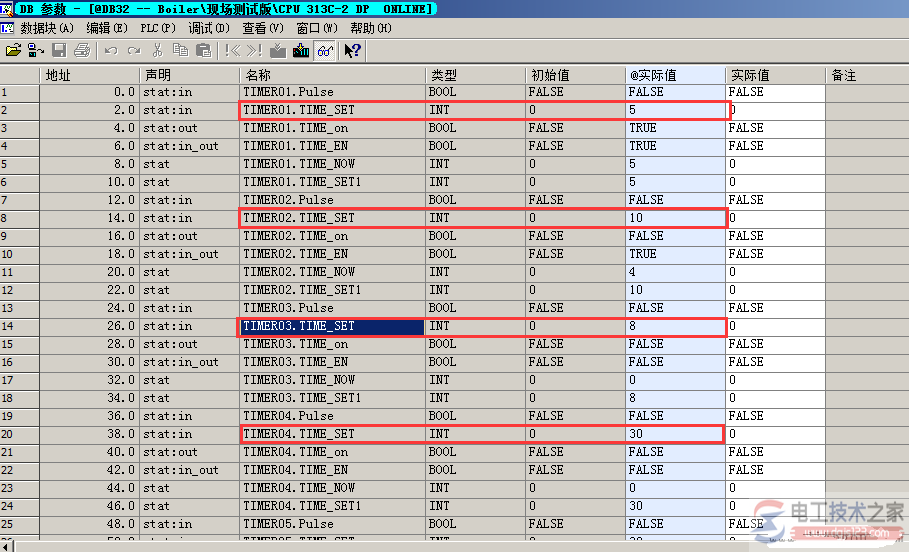

8、测试 在变量表中对各个定时器设定时间，然后监控，各个定时器设定值各不相同；互不干扰。
