西门子plc实现四个开关控制一个照明灯的电路设计方案

用四个开关控制一个照明灯，任何一个开关都可以控制照明灯的亮与灭。

控制方案设计：

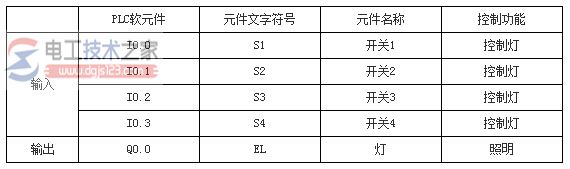

1、输入/输出元件及控制功能

输入/输出元件及控制功能

2．电路设计

设四个开关为I0.3、I0.2、I0.1、I0.0，根据控制要求可知，任何一个开关闭合时，灯都亮，如果再闭合一个开关时灯灭。也就是说，任何两个开关闭合时灯都灭，以此类推，可知当有奇数个开关闭合时灯亮，当有偶数个开关闭合时灯都灭，由此列出真值表如下表所示。

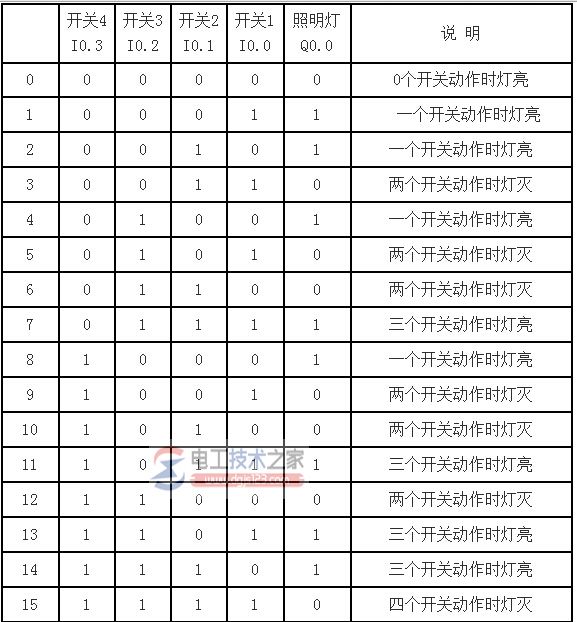

照明灯显示输出真值表

由真值表写出逻辑表达式如下：

　　
根据逻辑表达式画出PLC接线图和梯形图，如下图：
