西门子plc实现电动机正反转控制的线路与程序设计

西门子plc实现电动机正反转控制

一、引言：
电动机的正反转大量运用于工农业生产中。

对三相异步电动机来讲，定子绕组通入三相交流电会产生旋转磁场。磁场的旋转方向取决于三相交流电的相序，改变相序，就能改变磁场旋转的方向，从而改变电动机的转向。

二、控制要求：
设计一个用plc控制电动机正反转的系统，其控制要求如下：
1）按下正转起动按钮sb2，继电器km1得电，电动机正转运行；
2）按下反转起动按钮sb3，继电器km2得电，电动机反转运行；
3）任何时刻按下停止按钮sb1，km1或km2均失电，电动机停止运行；
4）为了安全，保留必要的联锁控制。

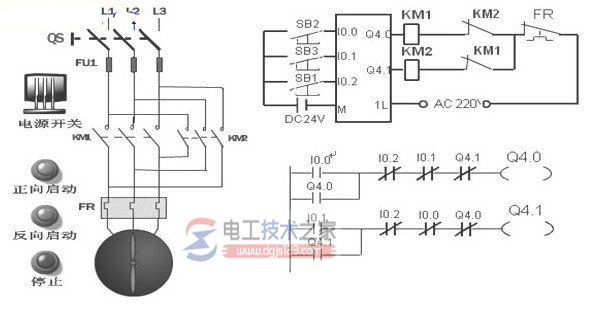

三、控制线路及程序：


四、i/o分配：
plc控制电动机正反转的i/o地址分配如下表所示：
输入地址 外部输入信号 输出地址 外部输出信号
i0.0 正转起动按钮sb2 q4.0 电动机正转接触器km1
i0.1 反转起动按钮sb3 q4.1 电动机正转接触器km2
i0.2 停止按钮sb1

五、总结：
plc即可编程控制器具有控制能力强、可靠性高、配置灵活、编程简单、使用方便、易于扩展等优点。
