有关plc单流程状态转移图的编程技巧,plc单流程状态转移图中的状态三要素是指驱动、状态转移条件和状态转移方向三个要素,步进顺控指令的编程原则:先进行驱动处理,然后进行状态转移处理。
1、plc单流程状态的三要素
状态转移图中的状态三要素是指驱动、状态转移条件和状态转移方向三个要素。其中指定状态转移条件和状态转移方向是不可缺少的。
表达本状态的工作任务(负载驱动)时可以使用OUT指令也可以使用SET指令。
OUT指令和SET指令的区别:OUT指令驱动的输出在本状态关闭后自动关闭,使用SET指令驱动的输出可保持到其他状态执行,直到在程序的别的地方使用RST指令使其复位。

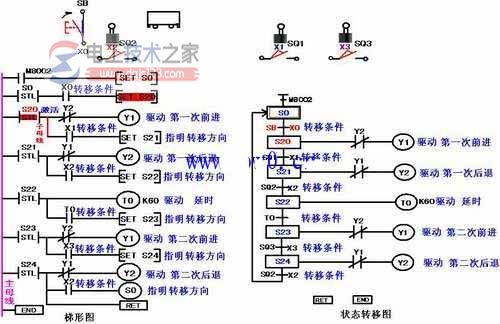

plc单流程状态三要素
2、plc单流程状态转移图的编程方法
步进顺控指令的编程原则:先进行驱动处理,然后进行状态转移处理。状态转移处理就是根据转移方向和转移条件实现向下一个状态的转移。
步进顺控指令的编程原则
