有关plc整型数比较指令的用法,介绍了plc整型数比较指令的指令符号,指令功能,以及plc整型数比较指令的应用实例,供大家学习参考。

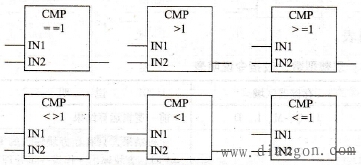

1、指令符号
表1 为整型数比较指令说明表。
表1 整型数比较指令说明表
参数 |
数据类型 |
存储器区域 |
说明 |
方块输入 |
bool |
i、q、m、l、d |
前一逻辑运算结果 |
方块输出 |
bool |
i、q、m、l、d |
比较结果,只有在方块输入的rlo =1时,方块输出才作进一步处理 |
in1 |
int |
i、q、m、l、d或常数 |
第1比较值 |
in2 |
int |
i、q、m、l、d或常数 |
第2比较值 |
2、指令功能说明
cmp?i(整型数比较)指令能与正常的触点连接使用。它可以放置在正常触点允许放置的任何位置。
in1和in2根据所选择的比较指令类型进行比较。
表2 为整型数比较指令对状态位的影响。
表2 整型数比较指令对状态位的影响
- |
br |
cc1 |
cc0 |
ov |
os |
or |
sta |
rlo |
/fc |
写状态位 |
x |
x |
x |
0 |
- |
0 |
x |
x |
1 |
3、指令应用举例
在图2上,如果以下条件成立,则输出q4.0将置位:
1)方块输入i0.0和i0.1的信号状态为“1”;
2) mwo和mw2的大于等于(>=)的比较结果为“真”( true)。
图2 整型数比较指令应用举例
