plc上升沿与下降沿的作用

有关plc中上升沿与下降沿的作用，信号的上升沿和下降沿是什么，上升沿与下降沿的作用原理，上升沿就是从0变成1中间的过程，下降沿就是从1变成0中间的过程，上升沿和下降沿的特别任务。

plc中上升沿与下降沿的作用

上升下降沿就是使用开关从0到1闭合时，或从1到0开关断开时，发出一个动作一个扫描周期的脉冲信号，应用范围比较广泛，但是上升下降沿在西门子300等plc编程时，不能使用临时变量，这个一定要注意。西门子200的P指令就相对于三菱的PLS上升微分指令，N指令就相对于PLF下降沿微分指令。使用道理是一样的。

例如：1、如果设备运行的状态为开关量输入，上升沿则表示设备开始启动，下降沿则表示设备停机。2、按钮为开关量输入，按下为上升沿，释放为下降沿。

二、信号的上升沿和下降沿是什么？

数字电路中，把电压的高低用逻辑电平来表示。逻辑电平包括高电平和低电平这两种，不同的元器件形成的数字电路，电压对应的逻辑电平也不同。

在TTL门电路中，把大于3.5伏的电压规定为逻辑高电平，用数字1表示；把电压小于0.3伏的电压规定为逻辑低电平，用数字0表示。

数字电平从0变为1 的那一瞬间叫作上升沿，从1到0的那一瞬间叫作下降沿。

三、上升沿与下降沿

数字电路中,把电压的高低用逻辑电平来表示，逻辑电平包括高电平和低电平这两种。不同的元器件形成的数字电路，电压对应的逻辑电平也不同。在TTL门电路中，把大于3.5伏的电压规定为逻辑高电平，用数字1表示；把电压小于0.3伏的电压规定为逻辑低电平，用数字0表示。数字电平从0变为1 的那一瞬间叫作上升沿 ，从1到0的那一瞬间叫作下降沿！

上升沿如图

就是指某个点的电位由低电位变成高电位的瞬间，采集的一个点动动作。例如你有一个带自锁的DC36V的接触器，当接触器启动时，电压一下子从0V变为36V，并且一直处于36V接通状态!但上升沿只是在接触器接通的瞬间(一个扫描周期)，接通一下，然后就断开了。差不多相当于接通瞬间的点动按钮。上升沿：比如我们的矩形波，从0-1时，为上升沿，1-0时，为下降沿。在你需要某个信号为ON，而又不希望该信号的常ON(或OFF)状态影响你使用时，可用上升沿和下降沿指令。

上升沿就是从0变成1中间的过程，下降沿就是从1变成0中间的过程。

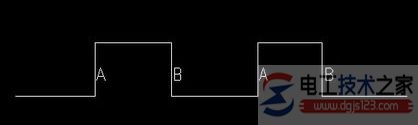

如图，A为上升沿，B为下降沿。这是电子里的普通方波。

上升沿就是在这个逻辑信号从0变为1的第一个周期时是接通的，以后的扫面周期就断开了。直到这个逻辑从1变成0 (其实就是下降沿了)，再次从0变成1时又接通一个扫描周期。

结论：

上升沿：常开到闭合触发的瞬间执行。

下降沿：常闭到断开的瞬间执行。

上升沿就像点动启动按钮，下降沿就像点动停止按钮。

1、三菱plc使用上升沿脉冲启动,跟使用下降沿脉冲启动有何区别？

是有区别的，上升沿是指按键一按下的那一瞬间就控制输出(不管松不松开)；而下降沿是指按键松开的那一瞬间才控制输出，如果按下按键一直不松开那就一没有动作。

2、PLC程序为什么上升沿和下降沿同时得电?

上升沿是信号接通的瞬间，下降沿是信号断开的瞬间。如果你的信号是点动信号接通停留的时间很短，所以上升沿和下降沿接近同时接通。

3、plc上升和下降沿指令是什么时候产生的?

当开关按下(也就是电路闭合)的一瞬间产生的脉冲就是上升沿脉冲，而当你的开关弹起(也就是电路断开)的一瞬间产生的脉冲就是下降沿脉冲。

4、三菱plc如何发一个脉冲？

三菱plc内置了3个时间脉冲的特殊辅助继电器，分别是：M8011为时间脉冲10ms，M8012为时间脉冲100ms，M8013为时间脉冲1s。如果需要其它时间的脉冲，可通过定时器控制自动复位电路来完成。

四、上升沿和下降沿的特别任务

上升沿和下降沿是等于SET和RST吗？有什么特殊功能？

在编程时会遇到，在某些事件：刚发生或结束(不论状态时间长短)就需要计时或控制等，你就可以用上升沿和下降沿指令驱动保持寄存器(RS)保存其状态。

只需要一个脉冲触发的时候   就可以用到上升沿和下降沿了。

1、当操作指令按扭时，每操作一次，就给电路一个脉冲；

2、这个脉冲有上升沿t1和下降沿t2两个时间，就是按下按扭的一瞬时t1与放开按扭的一瞬时t2；

3、在PLC这样的微机电子系统，t1、t2之间是一个很长的时间间隔，PLC需要知道指令是在触点动作的t1和t2哪个时刻执行动作；

4、这样在编制梯形图时，触点分上升沿触点、下降沿触点，分别表示这个触点动作时指令执行动作必须在什么时刻。
