三相一次自动重合闸装置的接线图

架空线路的短路故障多为瞬时性的，当保护跳闸切除故障后，短路点的绝缘经常可恢复，便可利用自动重合闸继电器KAC，使断路器自动再合闸，即可恢复再送电，这种重合的成功率，多不低于70%。110kV线路，一般均应装设三相一次重合闸装置，三相一次重合闸装置的展开图如图1。

1、线路正常运行，开关处于合闸状态，QF3常闭触点断开，控制开关SA在合闸后位置，其触点21、23接通，信号灯HL亮，电容C经充电电阻R4充电，经15-25s时间，充电至额定的直流电压，这时KAC处于准备动作状态。

2、线路发生瞬间故障，保护动作使开关跳闸，其辅助常闭触点QF3闭合，由于SA还处于“合闸”位置，其触点21、23仍导通，所以重合闸由开关的辅助触点与SA触点不对应启动，时间继电器KT经本身的瞬时常闭触点KT2瞬时断开，使限流电阻R5串入KT线圈电路中，这时KT继续保持动作状态，经整定的延时，以保证线路故障点的绝缘恢复和开关准备再次合闸，当KT的常开触点KT1接通，构成了电容C对中间继电器KM电压线圈的放电回路。

KM动作，其常开触点闭合，使操作电源经KM2、KM1触点、KM电流自保持线圈、信号继电器KS和压板XE1向合闸接触器KMC发出合闸脉冲，断路器合闸。同时由KS给出重合闸动作信号。断路器合上后，若是瞬时性故障，重合成功。辅助触点QF2、QF3断开，继电器KS、KT相继返回，其触点打开。

电容C重新充电，经15~25s时间充好电，准备下一次动作。这说明装置是能够自动复归的。

3、断路器重合于永久性故障时，保护再次动作，使断路器跳闸，KAC重新启动，KT触点闭合，旁路了电容充电，中间继电器KM不会起动，保证了只重合一次。

4、手动跳闸时，控制开关SA处于“跳闸”后位置，此时SA触点21-23断开，KAC不启动；同时，2、4触点闭合，使电容C对R6放电，KM不能动作。因此，手动跳闸不重合。

5、手动合闸于线路故障，保护动作于跳闸，电容C来不及充电到KM动作所需要的电压，不会起动重合闸。

6、为防止KAC出口中间继电器KM触点KM2与KM1被卡住，而出现断路器多次重合于故障线路上（即“跳跃”），可采用“防跳”措施。

1）采用两对常开触点KM1和KM2串联，若其中一对触点卡住，另一对能正常断开，不至发生断路器“跳跃”现象。

2）在断路器跳闸线圈YT回路中，又串接了防跳继电器KL的电流线圈，当断路器事故跳闸时，KL动作。当KM两个串联的常开触点被粘住时，KL的电压线圈经自身的常开触点KL1而带电自保持，从而使其常闭触点KL2、KL3也保持断开，使合闸接触器KMC不会接通，达到了“防跳”的目的。

当线路低频减载及母线差动等保护装置动作后不需重合闸时，设重合闸闭锁回路。

双侧电源重合闸装置，还应防止两侧电源的非同期合闸。对于单回联络线，可在重合闸的“不对应”启动回路中，串入同期或无压检定继电器的触点，只有当线路跳闸后线路无压，或对侧与本侧在同期情况下，才能启动重合闸装置；若是双回平行联络线，可以用上述同期或无压检定，也可用平行另一回线有电流才允许启动重合闸的电流检定方式。

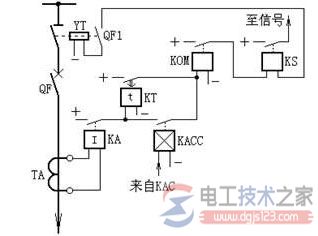

图2为重合闸后加速原理接线图，当重合在永久性故障时，加速继电器KACC旁路了KT的触点，可以使重合于故障后，瞬时跳闸。

图1 三相一次自动重合闸装置的展开图

图2 重合闸后加速原理接线图
