电流互感器的三种接线方式图解

有关电流互感器的三种接线方式，包括单相式连接、星型连接、不完全星型连接三种电流互感器的接线方式图解，供大家学习参考。

电流互感器的三种接线方式

电流互感器一次绕组用L1、L2，二次绕组用K1、K2注明，L1、K1和L2、K2为两对同名端子，当一次电流 I1从L1流入时，同时二次电流从K1流出。电流互感器的常用接线方式如图：

一、单相式连接

只能测量一相的电流以监视三相运行，故通常用于三相对称的电路中，例如电动机回路。

二、星型连接

星型连接可测三相电流，故可用于可能出现三相不对称的电路中，以监视三相电路的运行情况。

三、不完全星型连接

不完全星型连接只用二台电流互感器，一般测两相电流，但通过公共导线，可测量第三相电流。

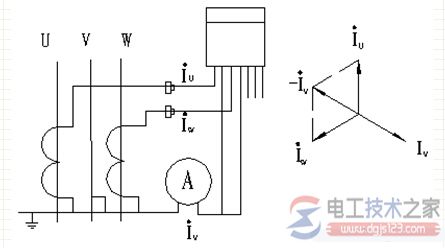

由图C可见，通过公共导线上的电流为所测量两相电流的相量和，即-?V=?U+?W。

该接线方式通常用于发电厂、变电所6～10KV馈线回路中，用来测量和监视三相系统的运行情况。
