浪涌保护器接线图接线方式与安装注意事项

有关浪涌保护器的接线图与接线方式，浪涌保护器的安装方法与注意事项，安装时必须断开电源，严禁带电操作，连接导线必须符合要求。

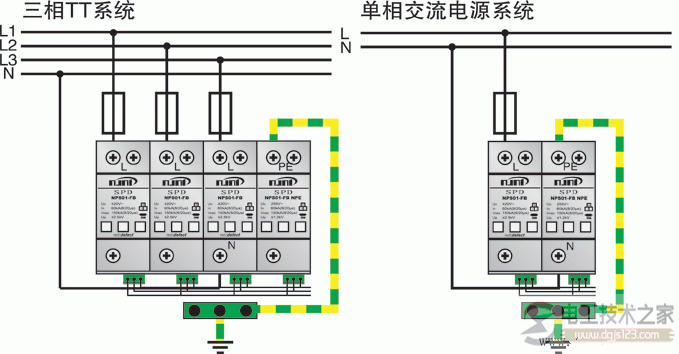

一、浪涌保护器的接线方式

二、浪涌保护器的安装方法

1、安装在低压主（分）配电柜或低压总开关柜内，并联在电源进线外，作为电源的第一级保护。

2、电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。连接线应尽量的短、直、粗，接地电阻：R≤4Ω。

3、模块结构防雷器前端应串联合适的熔断器或空开。

4、安装时必须断开电源，严禁带电操作，连接导线必须符合要求。

5、安装完毕后将模块插入到位，检查工作是否正常。电工技术之家

6、当模块故障显示窗口指示红色时，遥信端子输出告警信号，表示防雷器发生故障，应及时更换。

7、防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。
