单管与多管荧光灯接线图线路图

有关荧光灯的接线图，荧光灯管的线路图接线方法，分为单管荧光灯照明线路，多管荧光灯照明线路（双管荧光灯照明线路、三管荧光灯照明线路）等。

单管与多管荧光灯的接线图

一、单管荧光灯照明线路

单管荧光灯照明线路由灯管、开关、镇流器、启动器组成，如图1-1-1所示。

二、多管荧光灯照明线路

1、双管荧光灯照明线路

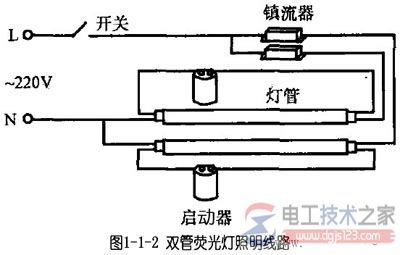

双管荧光灯照明线路如图1-1-2所示。

在某些场合需要提高照明亮度，单管荧光灯不能满足要求时，需采用双管荧光灯照明，双管荧光灯照明线路是两个单管荧光灯照明线路的组合。

2、三管荧光灯照明线路

三管荧光灯照明线路实际上是单管荧光灯照明线路的组合。

不同之处是它用一个总开关控制各支路单管荧光灯的电源。

镇流器、启动器、灯管和灯座的选用应与单管荧光灯相匹配，只要接线正确，接通电源后灯管就能点亮。

三管荧光灯照明线路如图1-1-3所示。
