有关电阻电路模型的基本知识,电阴电路模型的电路构成,有关电阻的选择方法,当电阻工作在很高频率的电路中时,要求选用电感量小、电容量小的高阻电阻。

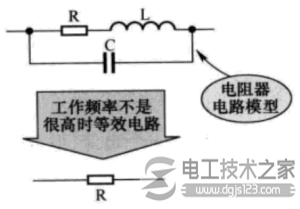

图一 电阻电路模型
图一所示是电阻电路模型,从图中可以看出,电阻与一个电感L串联,再与一个电容C并联。
当电阻的工作频率不是很高时,由于电感L的电感量很小而相当于通路,这样感抗很小可以不加考虑。
同时,由于电容C的容量很小,它的容抗很大相当于开路,也可以不作考虑。
所以,通常情况下电阻只考虑它的电阻特性,等效成一只纯电阻。当电阻工作在很高频率的电路中时,要求选用电感量小、电容量小的高阻电阻。
