二极管三相桥式整流电路

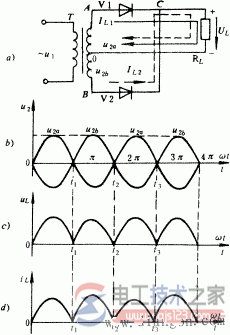

图1 单相全波整流电路

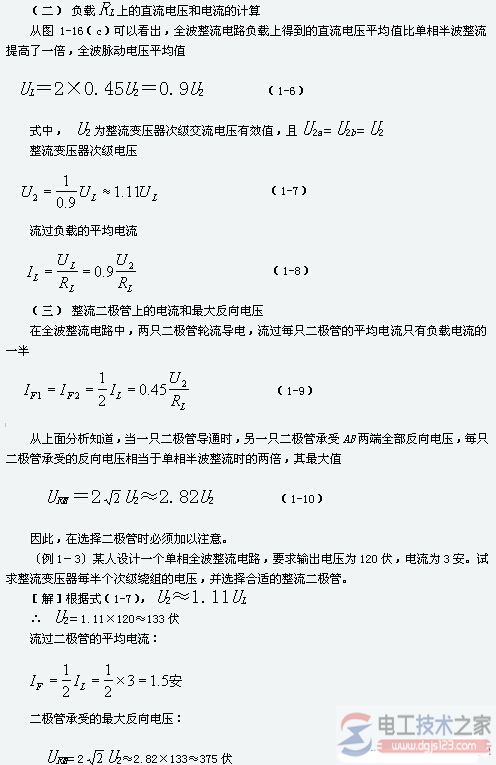

查晶体管手册,可选用整流电流为3安,最高反向工作电压为400伏的两只2CZ56F型整流二极管。
单相全波整流电路的特点是输出电压脉动小、整流效率较高,但是变压器次级需要中心抽头,二极管承受反向电压高,需选择耐压等级高的二极管。
