【图】反馈放大电路的类型与判断方法图解

有关反馈放大电路的类型与判断方法，分为电压反馈和电流反馈，串联反馈和并联反馈，负反馈放大电路的四种组态，以及反馈类型判断方法：电压反馈与电流反馈的判断，串联反馈与并联反馈的判断等。

反馈放大电路类型与判断方法

一、反馈的类型

根据基本放大电路与反馈网络在输出、输入端的连接方式(即取样与比较方式)，反馈的几种类型：

1、按反馈信号在输出端取样对象，可分为电压反馈和电流反馈。

若反馈网络与基本放大电路在输出端并联，如图Z0302，当Xf取自RL两端的电压Uo，即Xf ∝Uo，输出为电压取样，称为电压反馈；若反馈网络与基本放大电路在输出端相串联，这时Xf取自流过RL的电流，即Xf∝Io，输出为电流取样，称为电流反馈。对电压反馈Xo=Uo，对电流反馈Xo=Io。

2、按反馈信号与输入信号在输入端连接方式，可分为串联反馈和并联反馈。

若反馈网络与基本放大电路在输入端相串联，Xf与Xi以电压形式相迭加，称为串联反馈；若在输入端相并联，Xf与XI以电流形式相迭加称为并联反馈。对串联反馈

对并联反馈

3、负反馈放大电路的四种组态

综合考虑输入、输出端的反馈形式，负反馈放大电路可分为四种类型(也称四种组态)，

它们是：电压串联负反馈组态、电流串联负反馈组态、电压并联负反馈组态和电流并联负反馈组态。

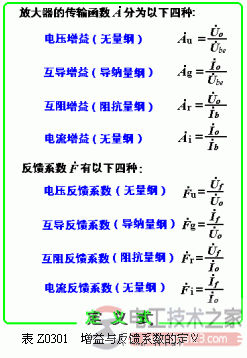

对不同组态的反馈电路A、F、Af的具体含义不同，由相应的XI、Xf、Xo决定。如表Z0301。

二、反馈类型判断方法

1、电压反馈与电流反馈的判断

令Uo＝0，即将放大电路输出端交流短路，若反馈信号Xf消失，则为电压反馈(Xf＝FUo)；若反馈信号Xf仍然存在，则为电流反馈(Xf＝FIo)：

若能画出方框图，也可直接根据A、F网络在输出端连接形式来判定：并联为电压反馈，串联为电流反馈。

一般说来，反馈信号取自电压输出端(RL两端)的为电压反馈，反馈信号取自非电压输出端的为电流反馈。

2、串联反馈与并联反馈的判断

令Ui = 0，即将放大电路输入端假想交流短路，若反馈信号作用不到放大电路输入端，这种反馈为并联反馈；若反馈信号仍能作用到放大电路输入端，则为串联反馈。

当然也可直接根据基本放大电路与反馈网络的连接方式确定。一般说来，反馈信号加到共射电路基极的反馈为并联反馈；反馈信号加到共射电路发射极的反馈为串联反馈。

正确判断反馈放大电路的类型和反馈极性，是分析反馈放大电路的基础，一般步骤：

1)找出反馈元件 - 联系输入、输出回路的元件；2)判别是电压反馈还是电流反馈令Uo = 0，看Xf是否存在；3)判断是串联反馈还是并联反馈令Ui＝0，看Xf能否作用到输入端；4)判断反馈极性，采用瞬时极性法，串联反馈时看Ube的增减，并联反馈时看Ib的增减。
