油浸式变压器的结构图是怎么样的？

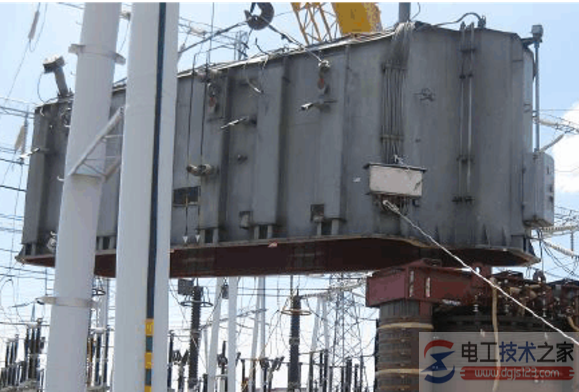

关于油浸式变压器的结构图，油浸式电力变压器的组成部分，油浸式变压器是常用的配电组件之一，油浸式变压器广泛应用于工矿企业与民用建筑供配电系统中，是非常重要的电力设备之一。

一、油浸式变压器的结构图

1、油浸式电力变压器的组成部分

油浸式电力变压器的产量最大，以下是油浸式电力变压器的结构如图1所示。

油浸式电力变压器由以下部分组成：

图1 油浸式电力变压器的结构图

1—高压套管2—分接开关3—低压套管4一气体继电器 5—安全气道（防爆管或释压阀）6—储油柜7—油位计8—吸湿器 9 一散热器10—铭牌11 一接地螓栓12—油样活门13—放油阀门14 一活门 15—绕组 16—信号温度计17H、18—净油器19—油箱20—变压器油

图2是油浸式电力变压器的器身构造示意图。它主要由铁 心和绕组两大部分组成。在铁心和绕组之间、高低压绕组之间及绕组中各匝之间均有相应的绝缘。从图中可看到高压绕组、低压 绕组的构造形式。另外，在高压侧设有调节电压用的无励磁分接开关。

图2 油浸式电力变压器的器身构造示意图

1 一铁轭2—上夹件3—上夹件绝缘4一压钉5—绝缘纸圈6—压板 方铁8—下铁轭绝缘9 一平衡绝缘10—下夹件加强筋11 一下夹件上肢板 12—下夹件下肢板13—下夹件腹板14 一铁轭嫘杆15—铁心柱16—绝缘纸筒 17—油隙撑条18_相间隔板19—高压绕组20—角环21 —静电环22—压绕组

二、油浸式变压器的内部结构图

图3，油浸式变压器的内部结构图
