变压器绝缘等级的划分标准是什么

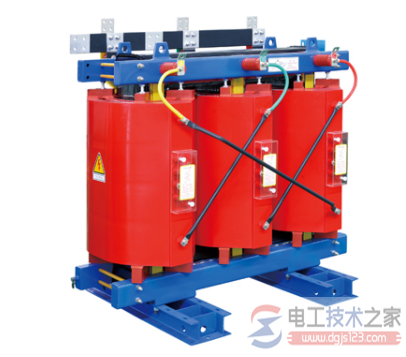

一、变压器绝缘等级划分标准

绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

绝缘的温度等级 A级 E级 B级 F级 H级。

最高允许温度(℃) 105 120 130 155 180

绕组温升限值(K) 60 75 80 100 125

性能参考温度(℃) 80 95 100 120 145

延伸阅读：变压器绝缘不合格怎么？  变压器绕组绝缘损坏  35kV变压器中性点绝缘水平等级

二、变压器的绝缘等级有哪些？

变压器的绝缘等级是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

绝缘的温度等级分为A级E级B级F级H级。各绝缘等级具体允许温升标准如下：

最高允许温度（℃）105 120 130 155 180

绕组温升限值（K）60 75 80 100 125

性能参考温度（℃）80 95 100 120 145

三、变压器绝缘多少合格？

运行中的电力变压器绝缘电阻合格的标准是：10KV 级及以下，绝缘值大于300兆欧；35KV级，绝缘值大于400兆欧（环境温度为20℃）。

电力变压器通过绝缘电阻的测量，能够有效地发现某些绝缘问题及变压器的其他问题，例如绕组碰壳、碰铁芯、线圈之间短路等。所以定期检修时或大修后。都要测量绝缘电阻。

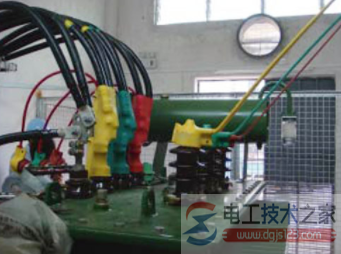

测量变压器绝缘电阻时，一般要测高压线圈对外壳、低压线圈对外壳、高压线圈对低压线圈之间的绝缘电阻，吊心检修时，还要测量穿心螺杆对铁芯的绝缘电阻。

测量电力变压器绝缘电阻一般选用2500V兆欧表，但测穿心螺杆对铁芯的绝缘电阻时，一般选用1000V兆欧表。

电力变压器的绝缘电阻受湿度和温度的影响较大。湿度增加时，表面和内部吸收水分，泄露电流增大，绝缘电阻降低；温度升高时，带电质点因热运动加强而易导电，泄露电流增大，绝缘电阻降低。所以，在不同温度下所测量的绝缘电阻的阻值不同，温度越高，绝缘电阻越低。
