电机两地控制方法及电路图
作者:老电工时间:2016-07-25 18:42:29
电机两地控制方法及电路图
方法一:只需把启动控制回路的“启动”按钮并联一个,新加的按钮位置随意安装,再把“停止”按钮串联一个,新加的按钮位置随意安装。可以实现两地任意控制;
方法二:再复制一路控制回路,设一个远程/近程选择开关根据需要切换控制,这种方法特点是,当切换到“远程”控制时近程就不能进行控制,可防止两地误操作。

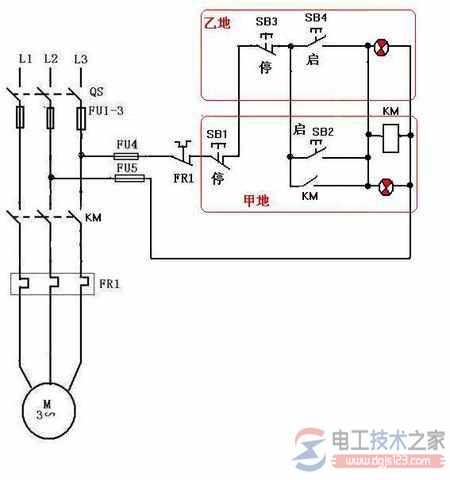

主电路:
电源隔离开关QS、用于短路保护的熔断器FU1-3、接触器KM的主触点、用于过载保护的
热继电器FR1的热元件、三相
电动机M。
控制电路:
用于短路保护的熔断器FU4、FU5、用于过载保护的热
继电器FR1的常闭触点、接触器KM的线圈。
(1)甲地
停止按钮SB1、启动按钮SB2、信号灯
(2)乙地
停止按钮SB3、启动按钮SB4、信号灯
备注:其中控制两地的停止按钮采用串联联接方式,启动按钮采用并联联接方式。
