一文看懂四芯网线水晶头的接法

作者:老电工时间:2020-11-16 09:26:28

在生活中用到的网线都是有八根线,俗称“八芯网线”,如果使用的是小区宽带,那么网线只有四根线,俗称“四芯网线”,这种四芯网线怎么接水晶头,一起来看下。

四芯网线水晶头的接法

网线水晶头接法有568A和568B二种接法

1、TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕

2TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

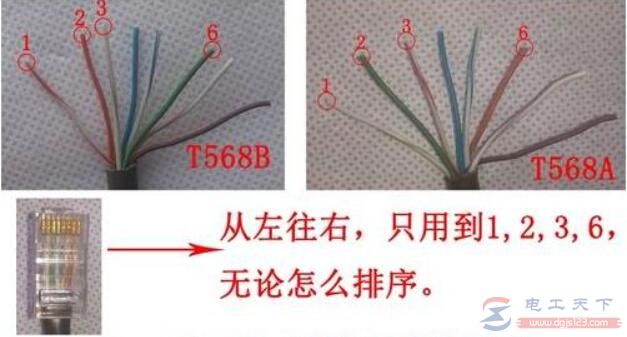

在平时生活中所制作的八芯网线,只用了四根,就是线序中的1、2、3、6用于连接上网,只要接这四根线就可以正常上网。

一文看懂四芯网线水晶头的接法

接线方法为:

用网线钳剥开网线后,按照568A或者568B水晶头接法,将网线排序,把四根线插入到水晶头的1、2、3、6线槽内(千万不要弄错),然后用网线钳压紧。

一文看懂四芯网线水晶头的接法

简单几步,一根四芯网线就做好了。
