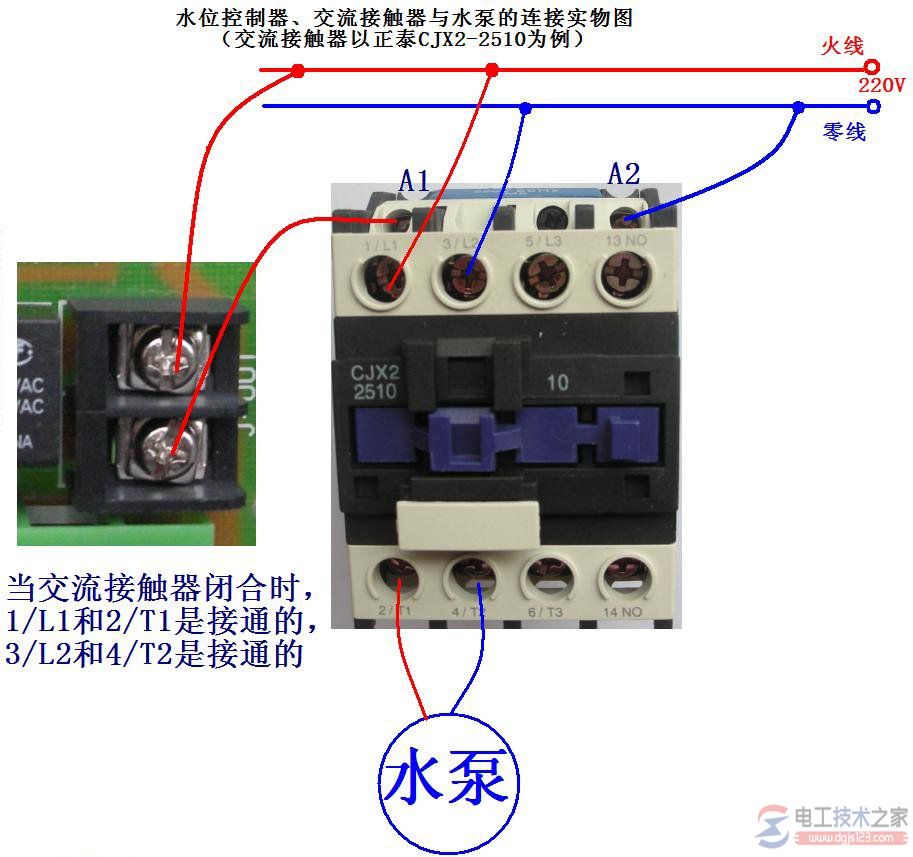

分享一个继电器的输出接线图,水位控制器与交流接触器及水泵的连接实物图,交流接触器为正泰CJX2-2510。
当交流接触器闭合时,1/L1和2/T1是接通的,3/L2与4/T2是接通的。
继电器输出接线图,如下图:
