三相双速电机接线图(星形与三角形)

分享一个三相双速电机的接线图，分为星形与三角形两种接线图，双速异步电动定子绕组的△接法，双速异步电动机定子绕组的YY接法。

三相双速电机的接线图

如下图：

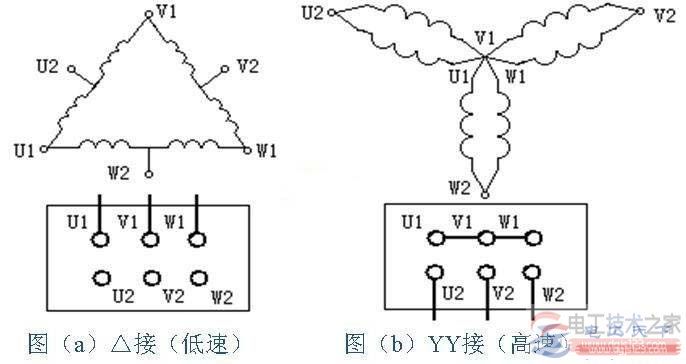

上图中（a）为双速异步电动定子绕组的△接法，三相绕组的接线端子U1、V1、W1与电源线连接，U2、V2、W2三个接线端悬空，三相定子绕组接成△形。

上图中（b）为双速异步电动机定子绕组的YY接法，接线端子U1、V1、W1连接在一起，U2、V2、W2三个接线端与电源线连接。
