电机正反转控制电路的电气原理图与接线图

作者:老电工时间:2016-06-06 15:38:48

电机正反转控制电路的电气原理图与接线图

一、三相异步电动机正转的工作动作原理

QS开关合上后,按下SB2启动按钮,KM1正转交流接触器线圈得电吸合,KM1的常开变为常闭,常闭变为常开,控制回路中进行自锁,使KM1线圈继续得电,主回路中KM1吸合的同时,

三相异步电动机正转启动。按下按钮SB1后控制进回路、断电,使线圈KM1失电,电机动正转停止。

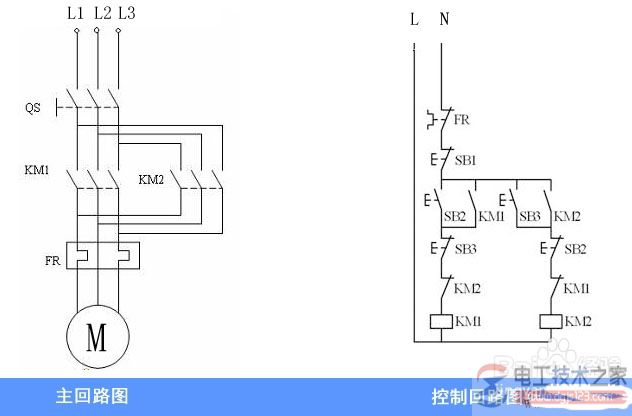

电机正反转控制电路1

二、三相异步电动机反转的动作原理

QS开关合上后,按下SB3启动按钮,KM2反转交流接触器线圈得电吸合,KM2的常开变为常闭,常闭变为常开,控制回路中进行自锁,使KM2线圈继续得电,主回路中KM2吸合的同时,三相异步电动机反向转动。按下按钮SB1后控制回路中断电,使线圈KM2失电,电机动反转停止。

联锁触头KM1和KM2还有常闭的SH3和SB2的作用是:互锁的作用,电机正转时不能反向运转,保证了电动机的正常工作的进行。

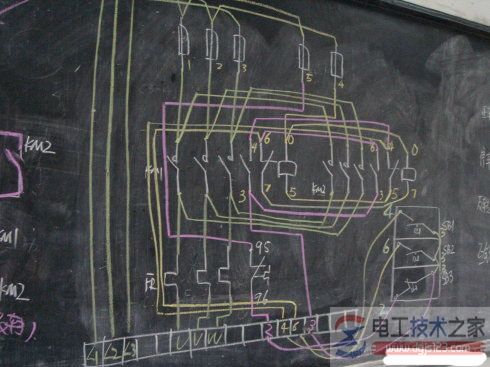

三相异步电动机反转

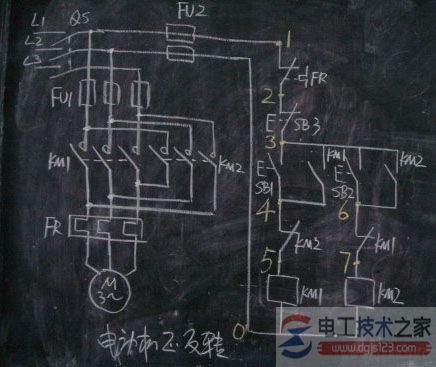

三相异步电动机反转3

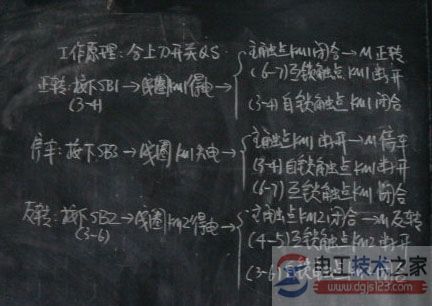

三相异步电动机反转4
