二极管结构及符号，半导体管的基本结构

在一块半导体单晶片（硅或锗）上，掺入一些“杂质”，如铟、铝、镓或锑、磷、砷等，使得这块半导体的一部分呈P型导电，另一部分呈N型导电，那末在这两个导电区的交界面附近，就会形成一个特殊的区域，该区域称为PN结。

PN结是半导体管的基本结构，二极管的符号如图二所示。

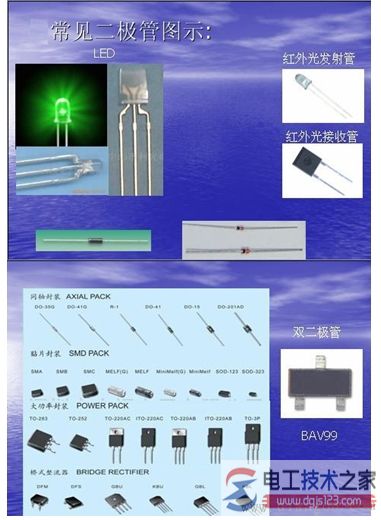

图一   各种类型的二极管

图二  二极管结构及符号
